Invertoare de sudare - Circuite de comanda - Scheme practice
Welding inverters - Control - Practical schematics


01-SCH Circuit de comanda cu UC3845

Schema de comanda invertor de sudare, cu UC3845


01-PCB Circuit de comanda cu UC3845)

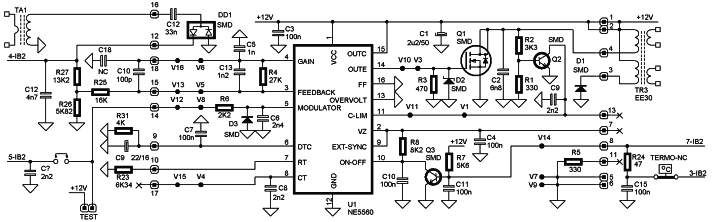

02-SCH Circuit de comanda cu NE5560

Schema de comanda invertor de sudare, cu NE5560

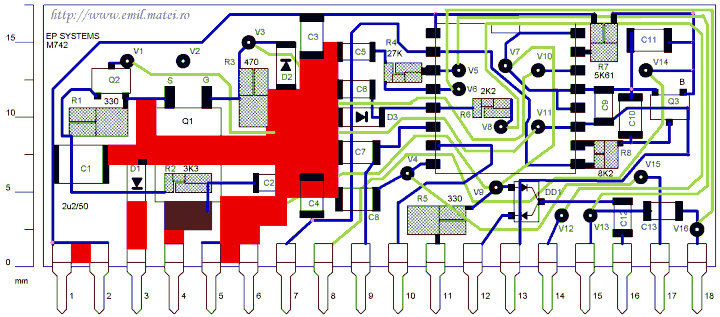

02-PCB (hibrid) Circuit de comanda cu NE5560

PCB (hibrid) invertor de sudare, cu NE5560

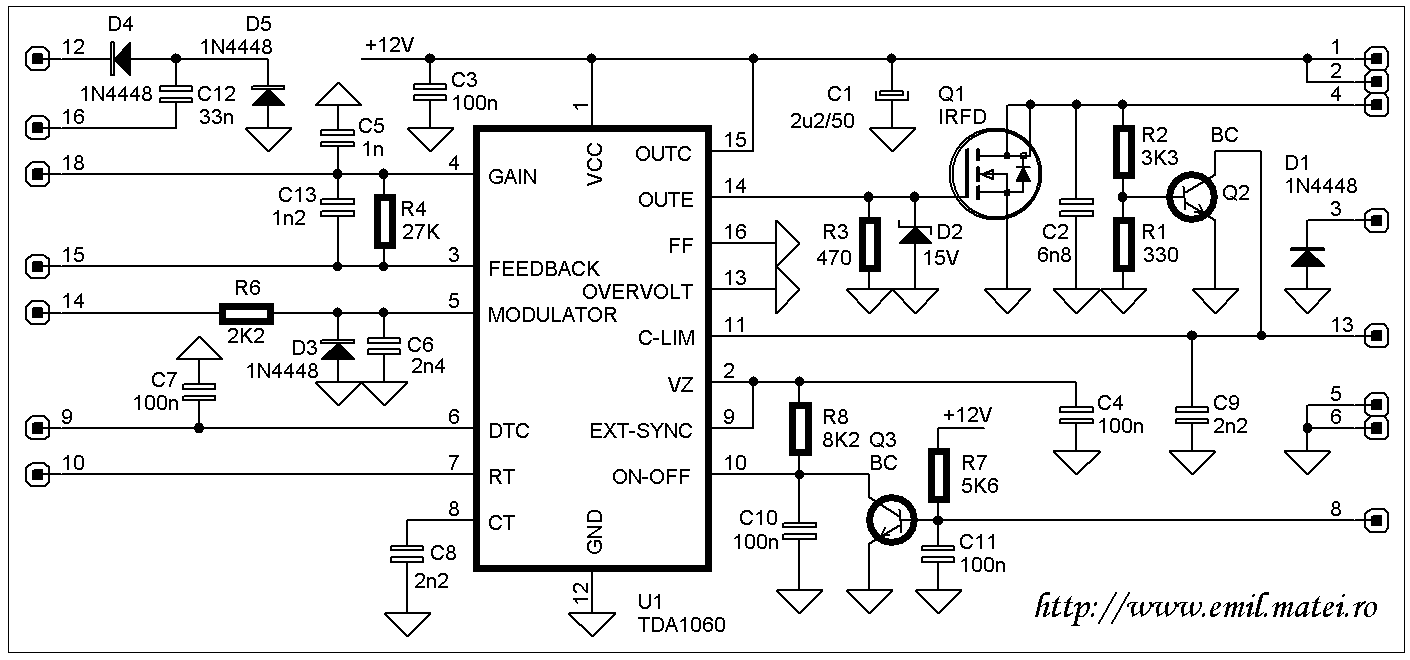

03-SCH Circuit de comanda cu TDA1060

Schema de comanda invertor de sudare, cu TDA1060

03-PCB Circuit de comanda cu TDA1060

Schema de comanda invertor de sudare, cu TDA1060

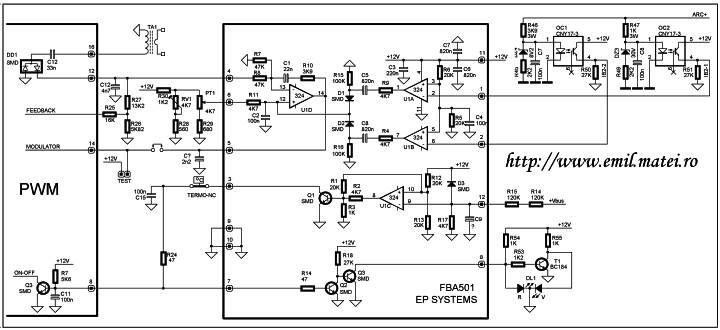

04-SCH Circuite de protectie si semnalizare invertor de sudare cu TDA1060

Circuite de protectie si semnalizare invertor de sudare cu TDA1060

04-PCB Circuite de protectie si semnalizare invertor de sudare cu TDA1060

Circuite de protectie si semnalizare invertor de sudare cu TDA1060

05-Varianta circuit semnalizare

Varianta circuit semnalizare

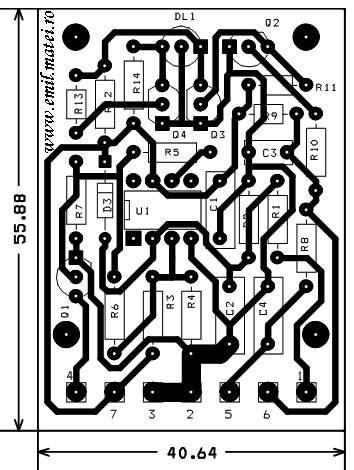

05-PCB Varianta circuit semnalizare

PCB Varianta circuit semnalizare
