Instalatie de sudare WIG "UNIWIG GW350"
TIG welder "UNIWIG GW350"

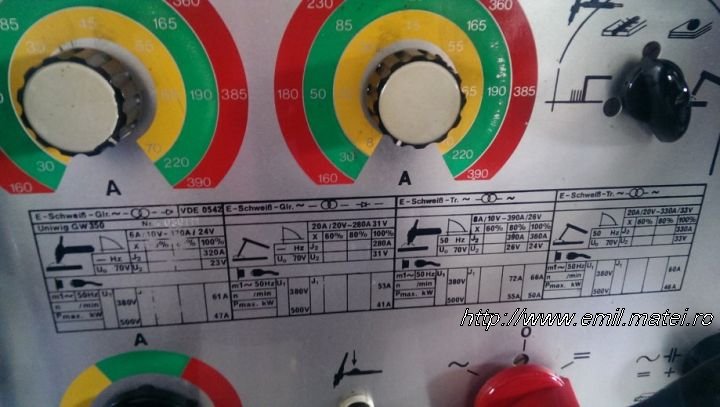

Instalatie UNIWIG GW350

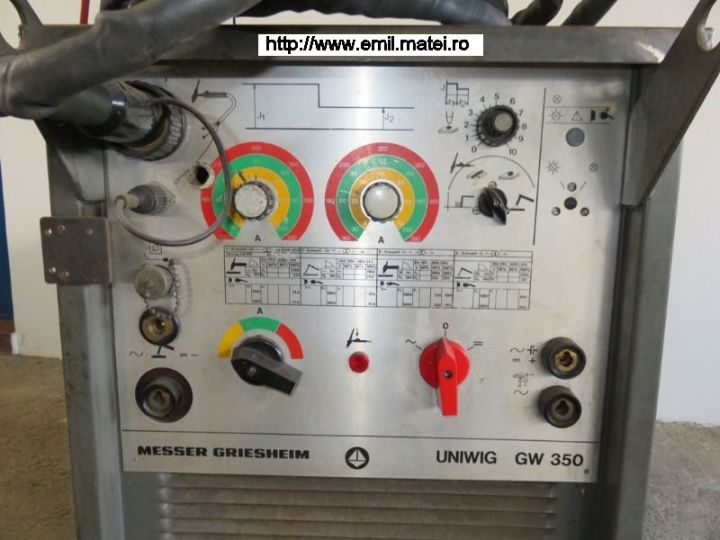

Instalatie UNIWIG GW350 - vedere din fata
Aceasta sursa de sudura este o sursa de curent cu caracteristica abrupt cazatoare, alimentata monofazat, care poate suda in curent continuu sau in curent alternativ. Sursa poate suda cu electrod invelit sau cu electrod de wolfram in mediu protector de gaz.

Parametrii principali ai sursei sunt:
- Dimensiuni de gabarit = ;
- Greutate = ;
- Tensiune de intrare =
- Tensiune de iesire, mers in gol = ;

- Domenii de reglaj a curentului de sudare:
  • Treapta I:
    8-70A curent continuu
    curent alternativ
  • Treapta II:
    30-220A curent continuu
    curent alternativ
  • Treapta III:
    160-390A curent continuu
    curent alternativ
Instalatie UNIWIG GW350

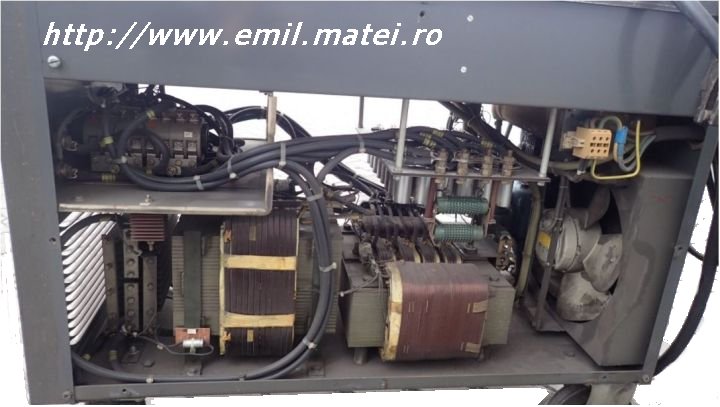

Instalatiede sudare UNIWIG GW350 - Vedere din dreapta
Instalatie UNIWIG GW350 - vedere din dreapta

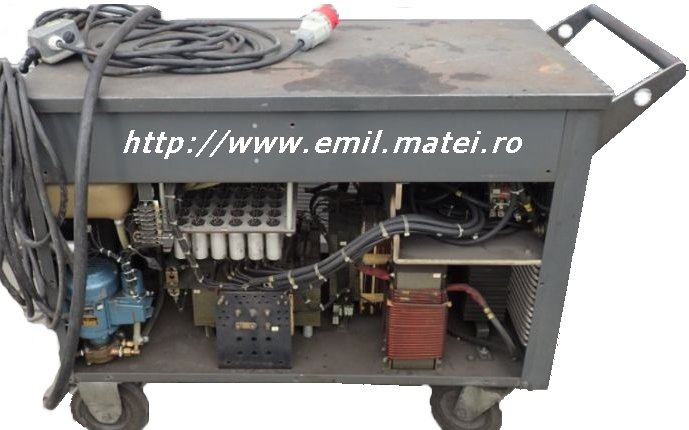

Instalatiede sudare UNIWIG GW350 - Vedere din stanga
Instalatie UNIWIG GW350 - vedere din stanga

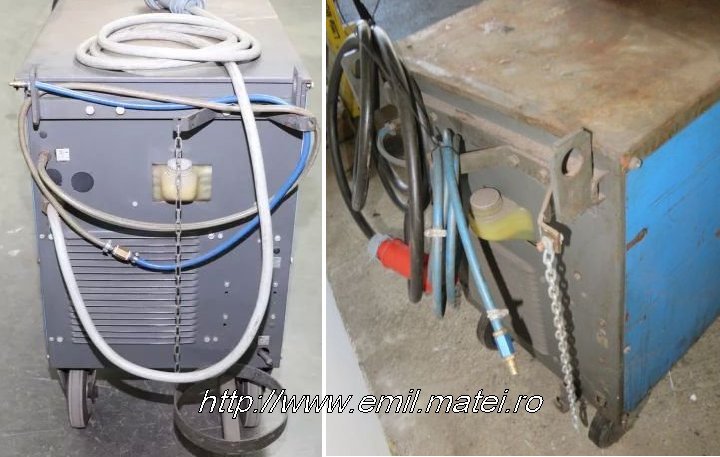

Instalatiede sudare UNIWIG GW350 - Vedere din spate
Instalatie UNIWIG GW350 - vedere din spate

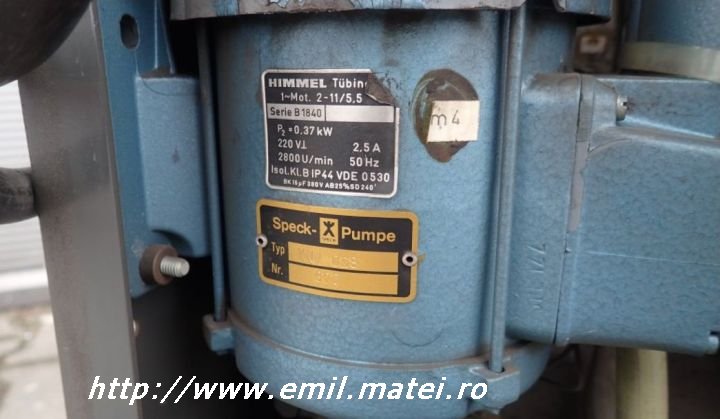

Instalatiede sudare UNIWIG GW350 - Pompa instalatiei de racire
Instalatie UNIWIG GW350 - pompa lichid racire

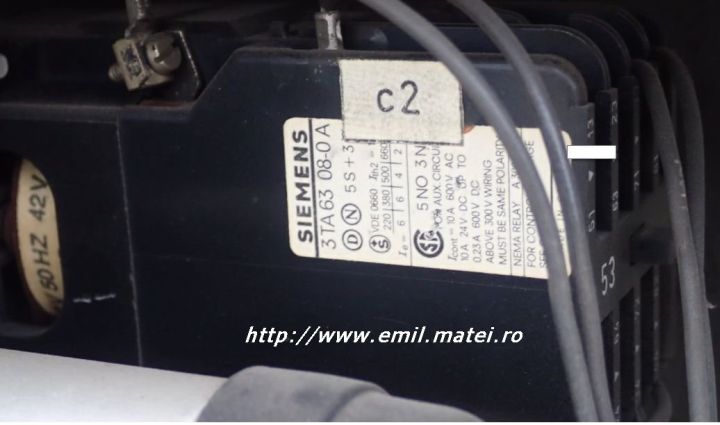

Instalatiede sudare UNIWIG GW350 - Contactorul motorului pompei instalatiei de racire
Instalatie UNIWIG GW350 - contactor pompa lichid racire

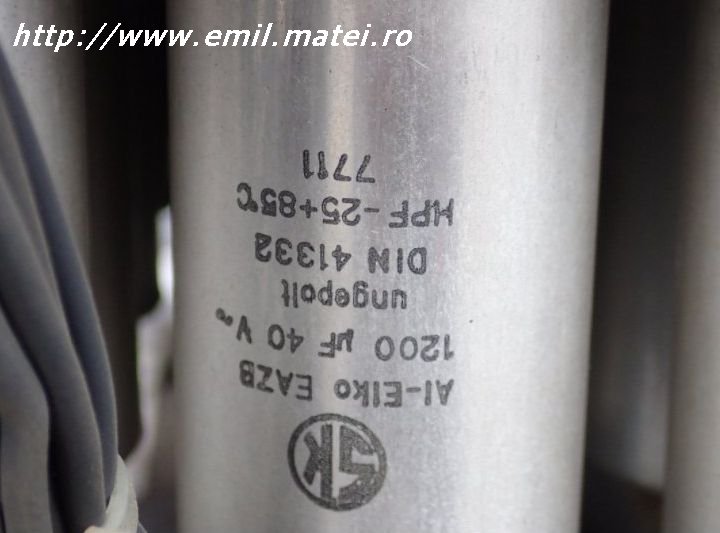

Instalatie de sudare UNIWIG GW350 - Condensator electrolitic bipolar
(Instalatia este echipata cu o baterie formata din 48 de condensatoare electrolitice nepolarizate)
Instalatie UNIWIG GW350 - condensator electrolitic bipolar

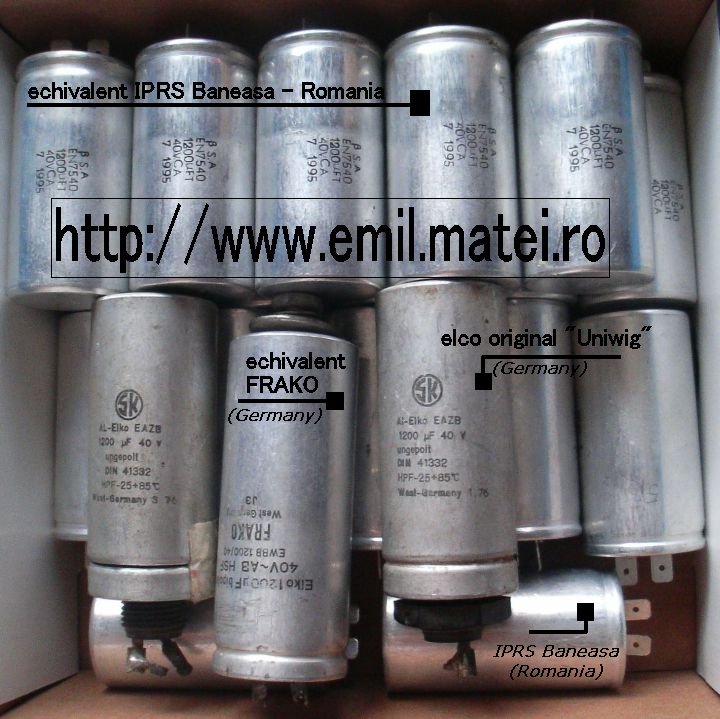

Instalatie de sudare UNIWIG GW350 - piese de schimb - condensatoare electrolitice bipolare: Instalatie UNIWIG GW350 - piese de schimb condensatoare electrolitice bipolare
Instalatie de sudare UNIWIG GW350 - Scheme electrice
Descrierea functionarii pe schema electrica


Schema electrica generala a instalatiei este prezentata in cele doua desene care urmeaza, incluzand atat schema electrica de forta cat si circuitele de comanda.

Click pentru marire -  Schema electrica Uniwig GW 350

Click pentru marire -  Schema electrica Uniwig GW 350

Aceleasi scheme de principiu, desenate diferit pentru facilitarea intelegerii functionarii:


Click pentru marire -  Schema electrica Uniwig GW 350


Click pentru marire -  Schema electrica Uniwig GW 350


Detaliu - circuit ventilator:

Instalatie UNIWIG GW350 - Detaliu - circuit ventilator


Circuitele de comanda (modulul u12)

Componentele circuitelor de comanda sunt grupate pe modulul u12, constituit de un sasiu metalic debrosabil avand pe o latura 3 conectoare de cate 10 contacte (ansambu de 30 contacte notat in schema cu L1), iar pe latura opusa o regleta cu 20 contacte pe surub, ansamblu notat in schema cu L2.

Reglajul in trepte al curentului de sudare UNIWIG GW380 - Detaliu comutare curent sudare

Reglajul in trepte al curentului de sudare se face prin intermediul comutatorului b1 cu trei pozitii, care stabilesc cele 3 domenii de curent:

Schemele echivalente pentru cele 3 pozitii ale comutatorului sunt prezentate in continuare:

UNIWIG GW380 - Treapta 1 curent sudare


UNIWIG GW380 - Treapta 2 curent sudare


UNIWIG GW380 - Treapta 3 curent sudare
Reglajul electronic al curentului de sudare

Un reglaj continuu al curentului de sudare pe toate treptele este posibil gratie variatorului de tensiune in punte semicomandata cu tiristoare, notat in schema U107a.

O schema mai detaliata care ilustreaza modul in care modulul U107 este integrat in cadrul instalatiei este prezentata in continuare:



Circuite pentru controlul sudarii WIG in puncte

Pentru sudarea WIG in puncte (electronituire), pe pozitia 3 a selectorului de functii b11 (comutator cu 4 pozitii), sunt activate doua temporizatoare la actionare cu tranzistoare bipolare plasate pe modulul u12.
Timerele sunt executate pe doua placute de circuit imprimat identice, sunt debrosabile, fiind montate pe conectoare:

Cele doua potentiometre sunt montate pe axe concentrice, formand un potentiometru cu doua sectiuni independente, montat pe panoul frontal al instalatiei.
Comanda sudarii 		in puncte - Uniwig GW350

Temporizator 42V 10s pentru sudarea in puncte
Schema temporizator la actionare 42V 10s

Desenul urmator ilustreaza in detaliu modul in care cele doua temporizatoare sunt inserate in instalatie:

Schema temporizatoare pentru sudare in puncte UNIWIG GW350



Generatorul de impulsuri de inalta frecventa AJG-4 pentru amorsarea si stabilizarea arcului electric de sudura
Instalatie UNIWIG GW350 - Generatorul de impulsuri de inalta frecventa AJG-4



Functionarea comenzilor.
