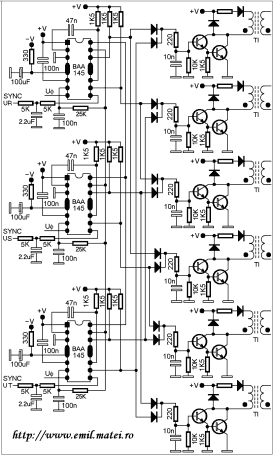

Schema tipica de aplicatie in trifazat a circuitului integrat BAA145, asa cum e prezentata in catalog:

Releul din schema de mai jos cupleaza la alimentarea partii de comanda, cu o mica temporizare, dupa stabilirea tensiunilor in partea de forta, deblocand impulsurile comanda ale tiristoarelor.
La oprire, blocheaza din nou impulsurile de comanda.
E o rezolvare eficienta a problemelor de regim tranzitoriu, care se practica in multe echipamente industriale.

Pentru comanda nu se folosesc direct impulsurile asa cum le livreaza BAA145, ci trenuri de impulsuri generate de un oscilator, care chopeaza impulsurile date de BAA145.
Oscilatorul e un astabil cu tranzistoare bipolare. La fel de bine se pot folosi oscilatoare cu circuite integrate (555, circuite CMOS, etc.).

Acelasi procedeu, comanda cu trenuri de impulsuri, foloseste si un montaj prezentat pe acest site, in articolul "Circuite cu tiristoare in echipamente de sudare electrica prin presiune" O parte din din schema, redesenata pentru a evidentia circuitele mentionate, este urmatoarea:

Dupa cum se vede in schema de mai sus, trenurile de impulsuri sunt generate de un inversor CMOS de tip 40106, perioada semnalului generat la pinul 2 fiind de circa 100 microsecunde (ceea ce inseamna o frecventa de 10KHz). Impulsurile au latime de 10 microsecunde. Transformatorul de impuls e pe miez de tole de ferosiliciu de 1cmp iar infasurarile au cate 100spire de 0.3mm CuET2, izolate corespunzator cu folii din din novolit (carton presat cu folie poliesterica).

Urmatorul dispozitiv de comanda pe grila trifazat, destinat comenzii unei punti cu tiristoare, utilizeaza circuite SI cu diode, realizand astfel logica de comanda multipla a unui tiristor cand acesta se afla in conductie) ori de cate ori se comanda un alt tiristor inseriat cu acesta, evitandu-se iesirea sa din conductie datorita procesului tranzitoriu ce poate avea loc la comutarea curentului dintr-o ramura a convertorului in alta.
O descriere amanuntita se gaseste pe pagina http://stud.usv.ro/~cristinam/pagini/l7.htm

Acelasi procedeu se poate vedea intr-un redresor comandat din componenta unui aparat industrial (SU-1000, Uz. Electrotehnica), impulsurile pentru cele 6 tiristoare sunt trimise la amplificatoarele de impulsuri printr-o retea de diode plasate la iesirile integratelor. Sunt aplicate trenuri de impulsuri generate de un astabil, care sunt active la cuplarea unui releu in modul descris anterior.

Oscilatorul cu tranzistoarele P10 si P11 inclus in schema de mai sus, un circuit basculant astabil care furnizeaza trenurile de impulsuri, este cel din schema urmatoare:

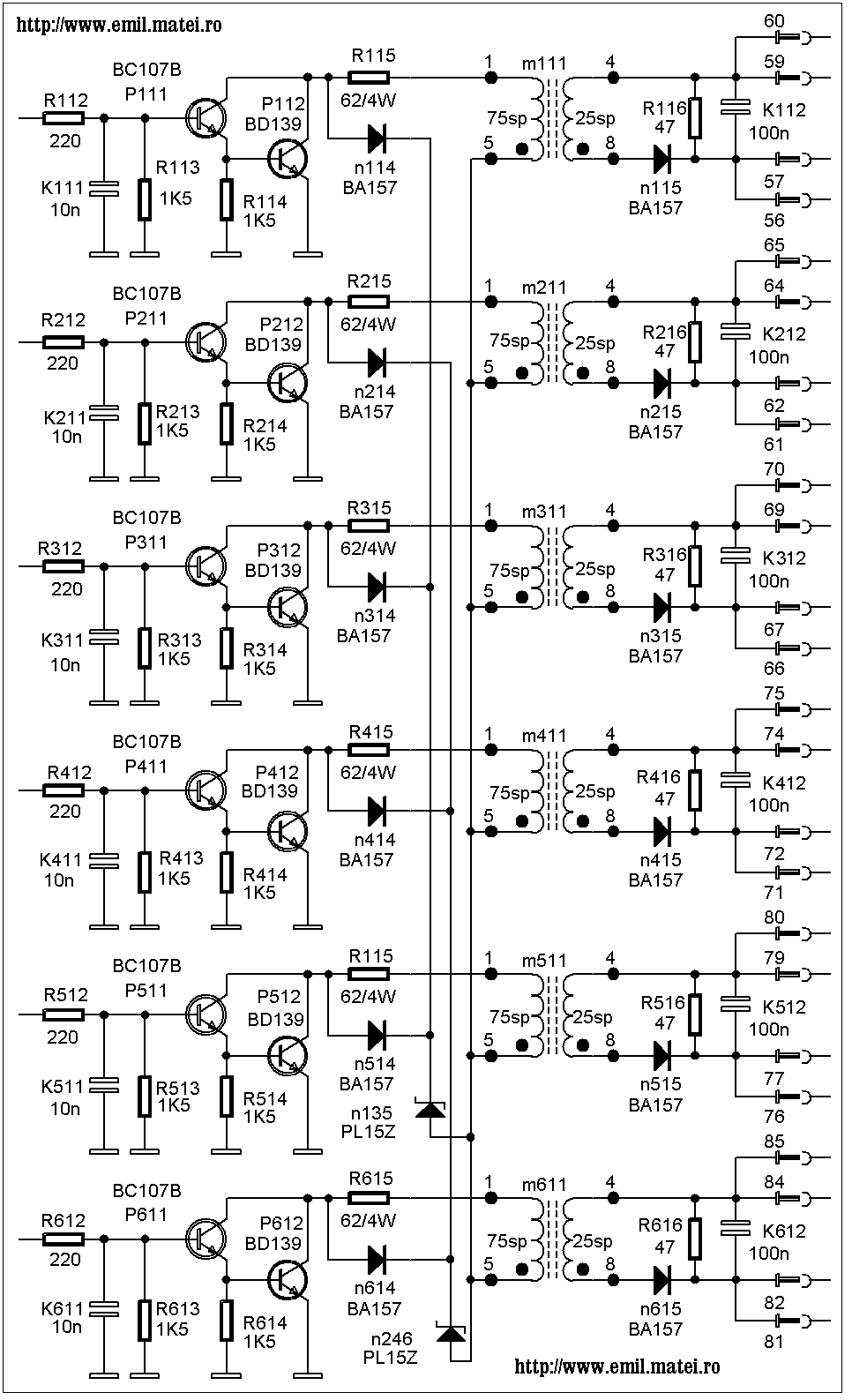

Semnalele rezultate dupa reteaua de de diode sunt amplificate prin intermediul a 6 circuite cu cate doua tranzistoare bipolare si sunt aplicate apoi pe infasurarile primare ale celor 6 transformatoare de impuls prin care semnalele se trimit in portile tiristoarelor:
