Transformator de sudare rusesc TSB 200
Russian welding transformer TSB 200
Ceea ce diferentiaza transformatoarele de sudura de transformatoarele de putere din retelele electrice, sunt unele conditii pe care trebuie sa le indeplineasca pentru a tine seama de caracteristicile consumatorului - arcul electric - si de cerintele impuse de catre procesul tehnologic de sudare.

Indiferent de alte considerente, o sursa pentru sudare cu arc electric in curent alternativ trebuie sa aiba o caracteristica externa pronuntat cazatoare.
Despre transformatoarele de sudare portabile
Transformatoarele portabile se folosesc de obicei pentru lucrari mici de reparatii, suduri la table subtiri ori elemente de grosimi mici, cu electrozi de diametre mici, de regula maximum 2.5 la 3.2mm. Ele se alimenteaza de regula la reteaua monofazata, de 230V, asa ca o conditie importanta pe care trebuie sa o respecte, este acea de a nu absorbi un curent mai mare de 32A, cat poate suporta intermitent, cu ciclu de scurta durata o retea de alimentare casnica.

Ca sa-si justifice numele si sa poata fi intr-adevar carate de un singur sudor, nu neaparat si sportiv, masa lor se limiteaza superior la o valoare convenabila, de exemplu 50kg. Curentul maxim de sudare este si el limitat la valori relativ mici, de regula intre 100 si 160 Amperi, durata activa de functionare admisibila la acesti curenti fiind de regula 20%.

Apare inerent necesitatea micsorarii pe cat posibil a sectiunii conductoarelor de bobinaj, a numarului de spire, a sectiunii miezului magnetic precum si a lungimii circuitului magnetic.

Rezulta si necesitatea micsorarii tensiunii de mers in gol pana la limita inferioara admisibila din punctul de vedere al posibilitatii amorsarii si mentinerii stabile a arcului electric de curent alternativ.
Daca la transformatoarele normale, lucrand in aceeasi plaja de curenti, tensiunea de mers in gol este uzual de 70-75V, la transformatoarele portabile aceasta coboara in mod obisnuit pana la 50V, uneori chiar 45V, de aceea este nevoie de o indemanare mai mare a sudorului pentru mentinerea arcului, iar electrozii folositi trebuie sa sa fie de tipul celor care asigura o buna stabilitate a arcului de curent alternativ.

Pentru simplificarea constructiei si reducerea costurilor, se renunta de obicei la sistemele de reglare continua a curentului, acesta facandu-se in cateva trepte, cel mai convenabil prin prize prevazuta in primar.


Transformatoare portabile pentru sudare cu arc electric, de fabricatie ruseasca, TSB

TSB 200 Y2

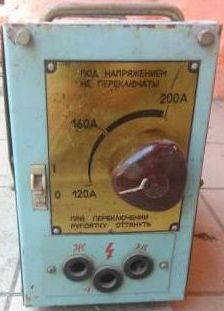

Transformator de sudare TSB 200

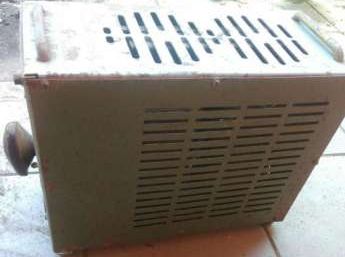

Transformator de sudare TSB 200

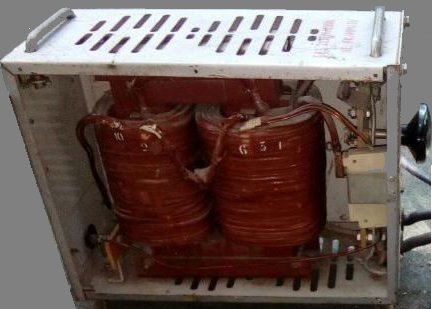

Transformator de sudare TSB 200
Transformatorul de sudare de fabricatie industriala tip "TSB 200" este destinat sudarii manuale cu arc electric in curent alternativ a otelurilor cu continut redus de carbon, cu grosimi de 2-8 mm, folosind electrozi de 2-5 mm.

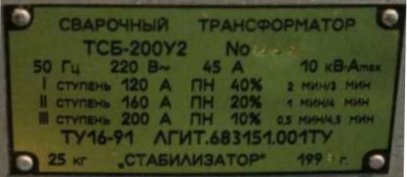

Caracteristici tehnice:
  • Tensiune nominala de alimentare - 200 V.
  • Domeniul tensiunilor de alimentare - 190-220 V.
  • Frecventa - 50 Hz.
  • Numar de faze - 1
  • Trepte curent de sudare:
    • I - 120A (electrozi diametru mm)
    • II - 160A (electrozi diametru mm)
    • III - 200A (electrozi diametru mm)
  • Durata activa a ciclului de lucru:
    • I - 40 %
    • II - 20 %
    • III - 10 %
  • Durata ciclului de lucru - 5 minute
    • 2min lucru + 3min pauza
    • 1min lucru + 4min pauza
    • 0.5min lucru + 4.5min pauza
  • Dimensiuni de gabarit :
    • 460mm (lungime)
    • 200mm (latime)
    • 335mm (inaltime)
  • Masa - 25 kg.

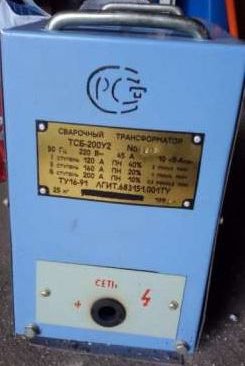

Transformator de sudare TSB 200

TSB 200 MOSQUITO

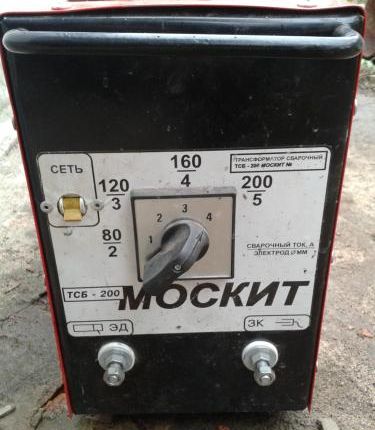

Transformator de sudare TSB 200 MOSKIT

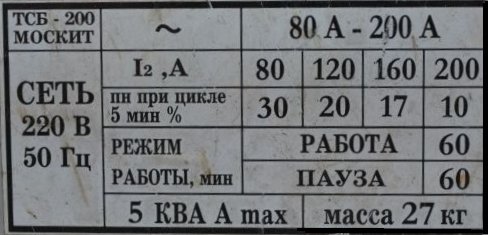

Caracteristici tehnice transformator de sudare TSB 200 MOSQUITO

Transformator de sudare TSB 200 MOSKIT

Caracteristici tehnice transformator de sudare TSB 200 MOSQUITO
Caracteristici tehnice transformator de sudare TSB 200 MOSQUITO
