Transformator de sudare combinat cu incarcator de acumulatoare, TSB
Welding transformer with battery charger, TSB
Transformator de sudare TSB90-1 tip TDZ-901U3
Ceea ce diferentiaza transformatoarele de sudura de transformatoarele de putere din retelele electrice, sunt unele conditii pe care trebuie sa le indeplineasca pentru a tine seama de caracteristicile consumatorului - arcul electric - si de cerintele impuse de catre procesul tehnologic de sudare.

Indiferent de alte considerente, o sursa pentru sudare cu arc electric in curent alternativ trebuie sa aiba o caracteristica externa pronuntat cazatoare.
Despre transformatoarele de sudare portabile
Transformatoarele portabile se folosesc de obicei pentru lucrari mici de reparatii, suduri la table subtiri ori elemente de grosimi mici, cu electrozi de diametre mici, de regula maximum 2.5 la 3.2mm. Ele se alimenteaza de regula la reteaua monofazata, de 230V, asa ca o conditie importanta pe care trebuie sa o respecte, este acea de a nu absorbi un curent mai mare de 32A, cat poate suporta intermitent, cu ciclu de scurta durata o retea de alimentare casnica.

Ca sa-si justifice numele si sa poata fi intr-adevar carate de un singur sudor, nu neaparat si sportiv, masa lor se limiteaza superior la o valoare convenabila, de exemplu 50kg. Curentul maxim de sudare este si el limitat la valori relativ mici, de regula intre 100 si 160 Amperi, durata activa de functionare admisibila la acesti curenti fiind de regula 20%.

Apare inerent necesitatea micsorarii pe cat posibil a sectiunii conductoarelor de bobinaj, a numarului de spire, a sectiunii miezului magnetic precum si a lungimii circuitului magnetic.

Rezulta si necesitatea micsorarii tensiunii de mers in gol pana la limita inferioara admisibila din punctul de vedere al posibilitatii amorsarii si mentinerii stabile a arcului electric de curent alternativ.
Daca la transformatoarele normale, lucrand in aceeasi plaja de curenti, tensiunea de mers in gol este uzual de 70-75V, la transformatoarele portabile aceasta coboara in mod obisnuit pana la 50V, uneori chiar 45V, de aceea este nevoie de o indemanare mai mare a sudorului pentru mentinerea arcului, iar electrozii folositi trebuie sa sa fie de tipul celor care asigura o buna stabilitate a arcului de curent alternativ.

Pentru simplificarea constructiei si reducerea costurilor, se renunta de obicei la sistemele de reglare continua a curentului, acesta facandu-se in cateva trepte, cel mai convenabil prin prize prevazuta in primar.
Transformatoare portabile pentru sudare cu arc electric, de fabricatie ruseasca, TSB
Se prezinta mai intai variantele de baza, care nu includ sectiunea de incarcare a acumulatoarelor, destinatia lor fiind exclusiv sudarea electrica prin procedeul MMA.

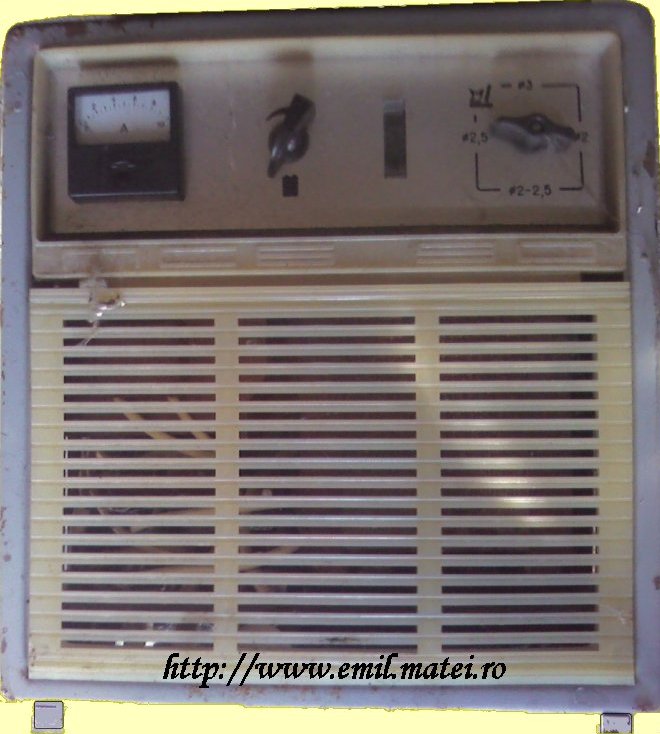

TSB-901U3
Transformator de sudare TSB-901U3
Transformatorul de sudare de fabricatie industriala tip "TSB-901U3" este destinat sudarii manuale cu arc electric in curent alternativ a otelurilor cu continut redus de carbon, cu grosimi mai mici de 3mm, folosind electrozi de 2-3mm.

Caracteristici tehnice:
  • Tensiune nominala de alimentare - 220 V.
  • Frecventa - 50 Hz.
  • Numar de faze - 1
  • Tensiune de mers in gol - 42V
  • Curent maxim de mers in gol - 1 A.
  • Curent nominal primar - 16 A
  • Curent nominal de sudare - 90 A
  • Trepte curent de sudare:
    • I - 60 A (electrozi diametru 2mm)
    • II - 75 A (electrozi diametru 2-2.5mm)
    • III - 90 A (electrozi diametru 2.5mm)
    • IV - 100 A (electrozi diametru 3mm)
  • Durata activa a ciclului de lucru:
    • I - 30%
    • II - 25%
    • III - 20%
    • IV - 15%
  • Durata ciclului de lucru - 5 minute
  • Factor de putere (tr.III) >0.45
  • Factor de putere (tr.IV) >0.85
  • Randament (tr.III) >55%
  • Puterea consumata de transformator la sarcina nominala, sub tensiune nominala - 3.5 kVA
  • Dimensiuni de gabarit :
    • 340mm (lungime)
    • 390mm (latime)
    • 190mm (inaltime)
  • Masa - 30 kg.
Schema electrica a echipamentului de sudare:

Schema electrica transformator de sudare TSB-901U3
Transformatorul de sudare TSB90-1 se remarca printr-o schema originala de compensare a puterii reactive.
Condensatorul C1 este conectat in serie cu infasurarea primara a transformatorului si creaza, in procesul de sudare, un regim apropiat de rezonanta tensiunii, ridicand la dublu tensiunea pe aceasta infasurare.

La mersul in gol, condensatorul C1 este suntat de rezistentele R2, R3, coborand tensiunea de iesire la o valoare nepericuloasa din punctul de vedere al protectiei muncii (sub 42V).
La aparitia curentului de sudare, actioneaza releul K1, montat pe secundarul transformatorului de curent T2, cele 4 contacte ale releului se deschid, astfel ca rezistoarele R2, R3 sunt deconectate din circuit, avand astfel loc intrarea in actiune a circuitului oscilant.
Condensatoarele C2 si C3 se folosesc pentru deparazitare, scopul lor fiind diminuarea perturbatiilor electromagnetice specifice (RFI).
Elementele panoului de comanda:

Panou comanda transformator de sudare TSB-901U3


Transformatorul de sudare T1, vazut spre placa de borne primar:

Transformator de sudare TSB-901U3


Transformatorul de sudare T1, amplasare:

Transformator de sudare TSB-901U3


Transformatorul de curent T2:

Transformatorul de curent
O varianta imbunatatita, in care se reduce considerabil curentul prin contactele releului de curent, utilizeaza un triac comandat in poarta printr-un contact al releului.
Schema electrica a echipamentului de sudare in tipovariantele cu triac:

Schema electrica transformator de sudare TSB-901U3, varianta cu triac
Variante care includ facilitatea de incarcare a acumulatoarelor
TSB90-1
TDZ-901U3

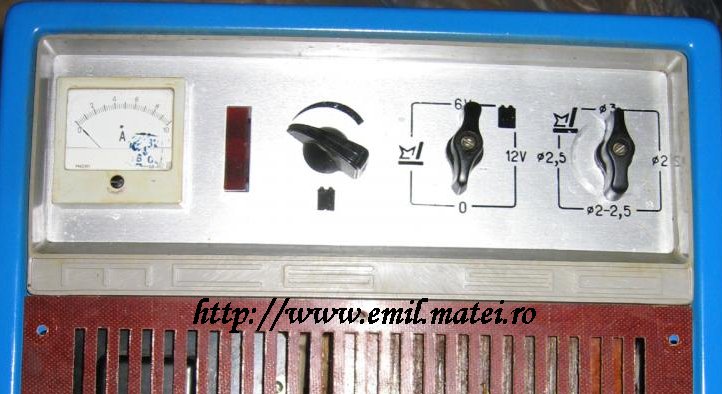

Transformator de sudare TSB90-1 tip TDZ-901U3
Schema electrica transformator de sudare cu incarcator TSB90-1, tip TDZ-901U3

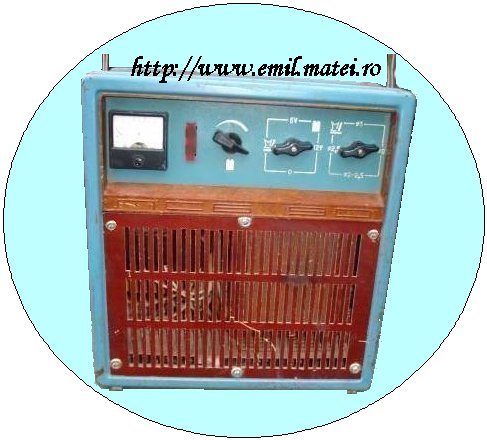

Transformator de sudare TSB90-1 tip TDZ-901U3

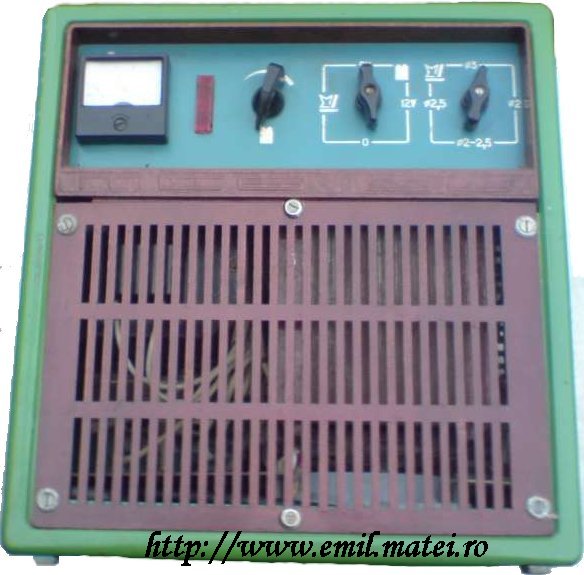

Transformator de sudare TSB90-1 tip TDZ-901U3
Schema electrica transformator de sudare cu incarcator TSB90-1, tip TDZ-901U3
