Instalatie de taiere cu plasma "Telwin Superplasma 150/3"
Air plasma cuter "Telwin 150/3"


Scheme electrice

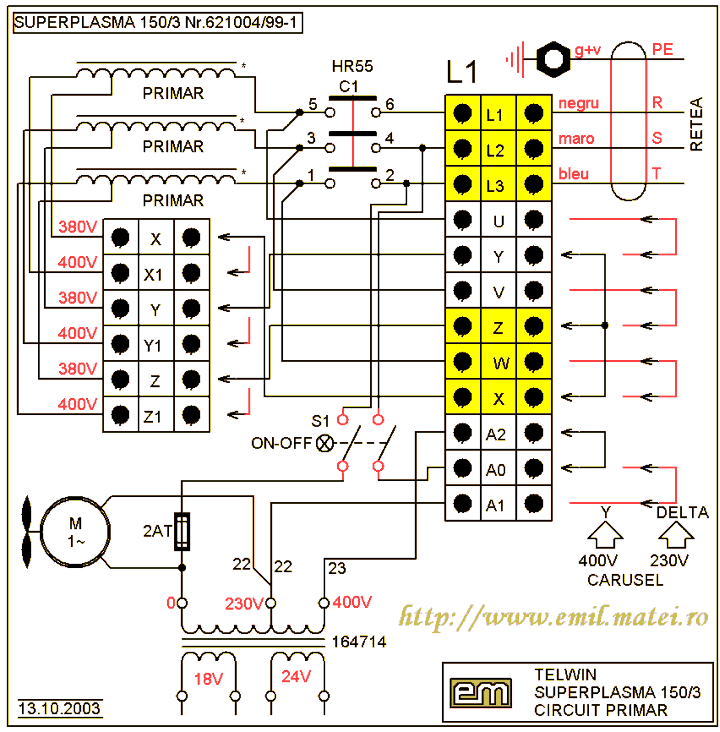

Telwin Superplasma 150/3 - Circuite primar


Telwin Superplasma 150/3 - Schema electrica



Telwin Superplasma 150/3 - schema electrica

Click pentru marire schema electrica Telwin Superplasma 150/3



Telwin Superplasma 150/3 - PCB - Generator HF pentru amorsarea arcului pilot

Click pentru marire Telwin Superplasma 150/3 - Generator HF pentru amorsarea arcului pilot



Telwin Superplasma 150/3 - Schema electrica - Generator HF pentru amorsarea arcului pilot
Click pentru marire -  Schema electrica Telwin Superplasma 150/3

Caracteristici tehnice

Inapoi...
