Surse in comutatie in aplicatii electrocasnice
Home appliances SMPS

Sursa cu controller hibrid YOUNGIL pentru automat de cafea:

Schema electrica de principiu

click to enlarge

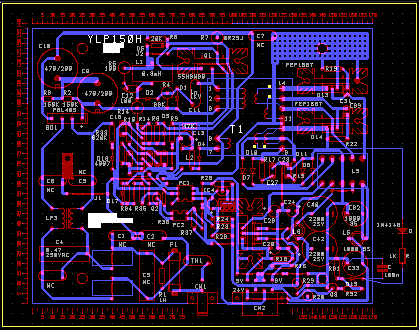

PCB

click to enlarge



Foto PCB

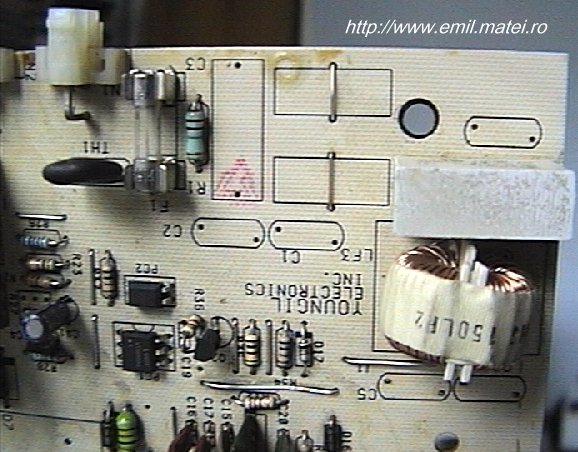

Zona filtru retea:

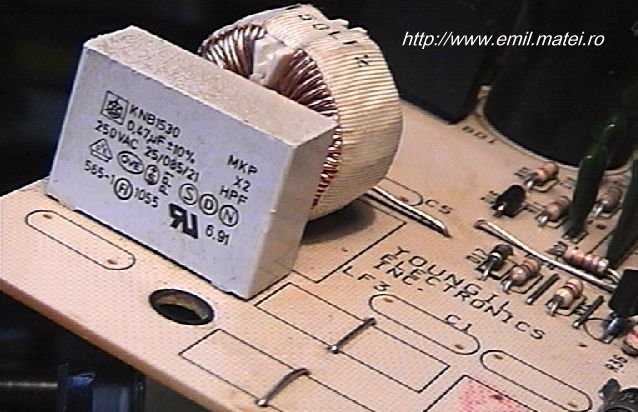

PCB smps YOUNGIL YLP150 - zona filtru retea

PCB smps YOUNGIL YLP150 - zona filtru retea

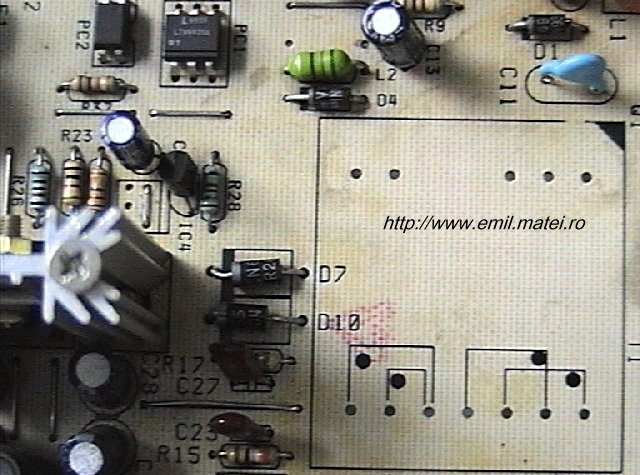

Zona transformator:
PCB smps YOUNGIL YLP150 - zona transformator (demontat)

Detaliu MOSFET:

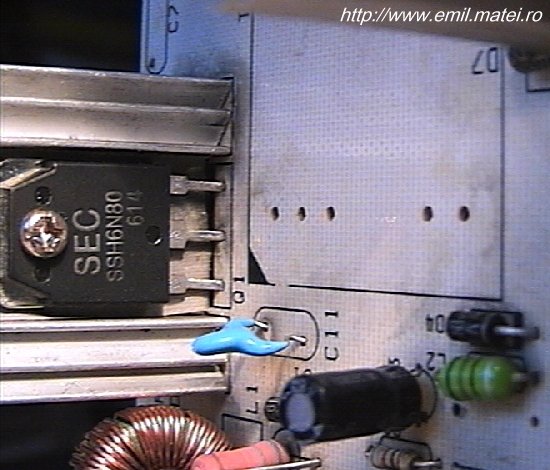

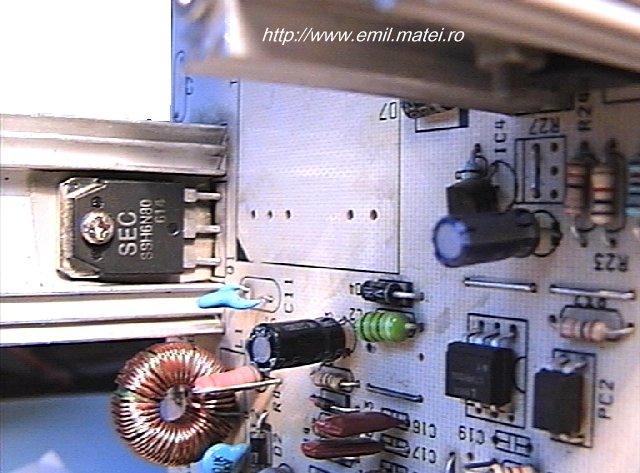

PCB smps YOUNGIL YLP150 - detaliu mosfet

PCB smps YOUNGIL YLP150 - detaliu mosfet

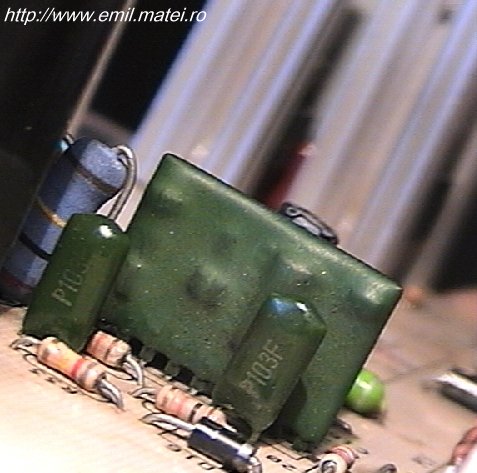

Detaliu controller hibrid

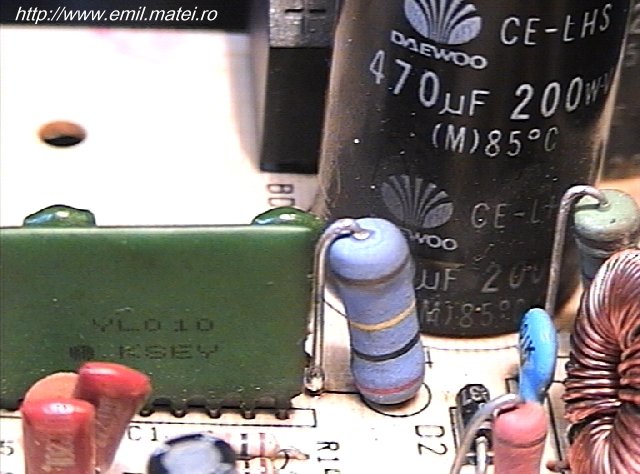

PCB smps YOUNGIL YLP150 - detaliu controller hibrid

PCB smps YOUNGIL YLP150 - detaliu controller hibrid

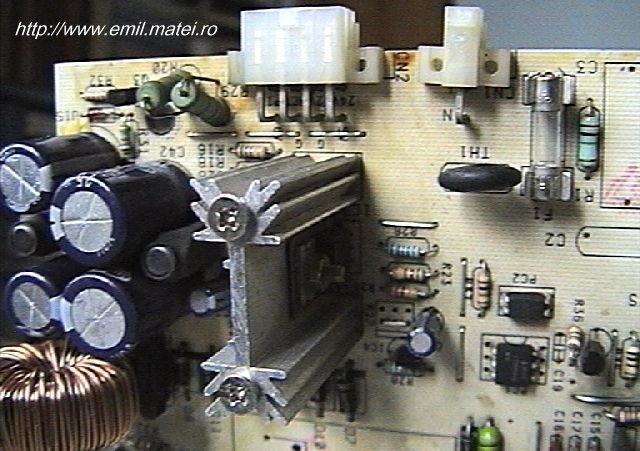

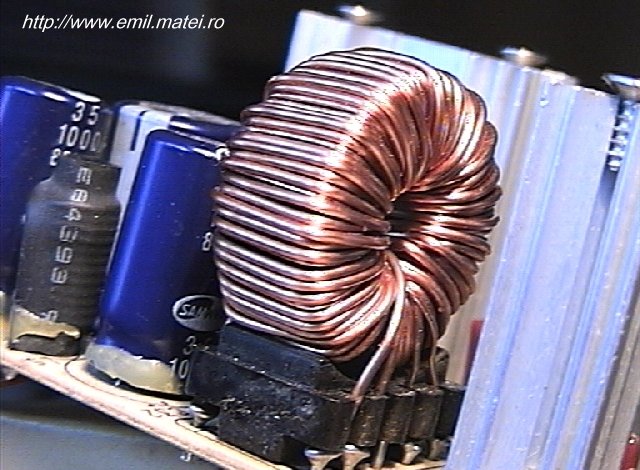

Zona circuite de iesire:

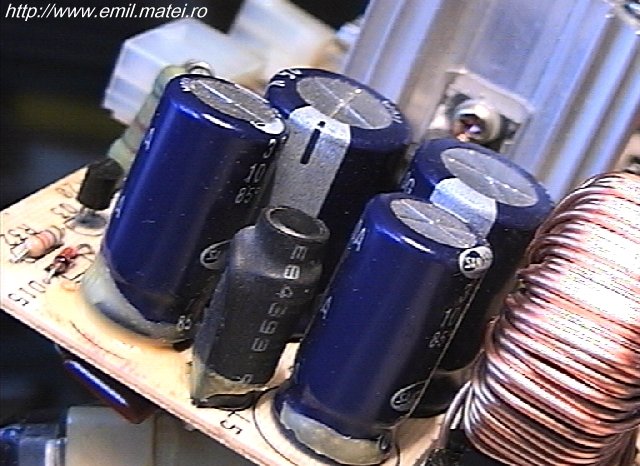

PCB smps YOUNGIL YLP150 - zona circuite de iesire

PCB smps YOUNGIL YLP150 - zona circuite de iesire

PCB smps YOUNGIL YLP150 - zona circuite de iesire

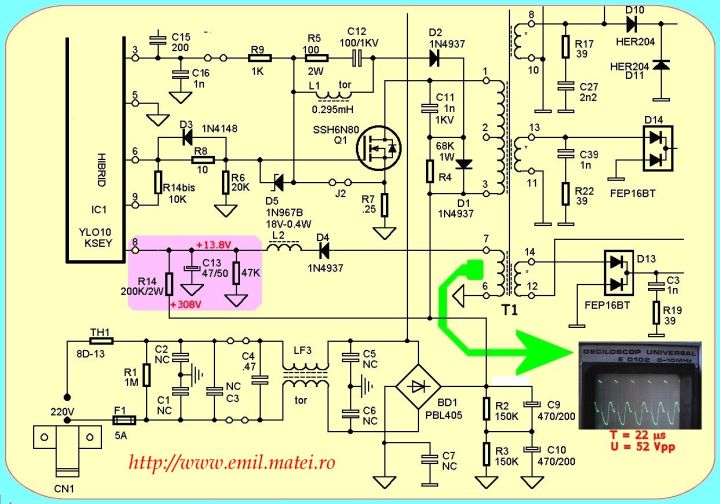

Waveform:

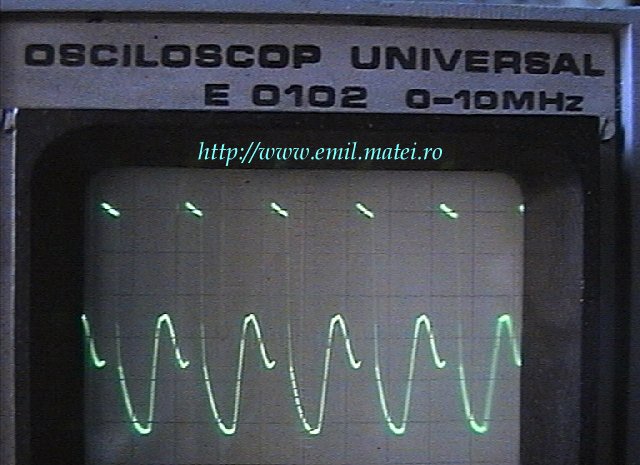

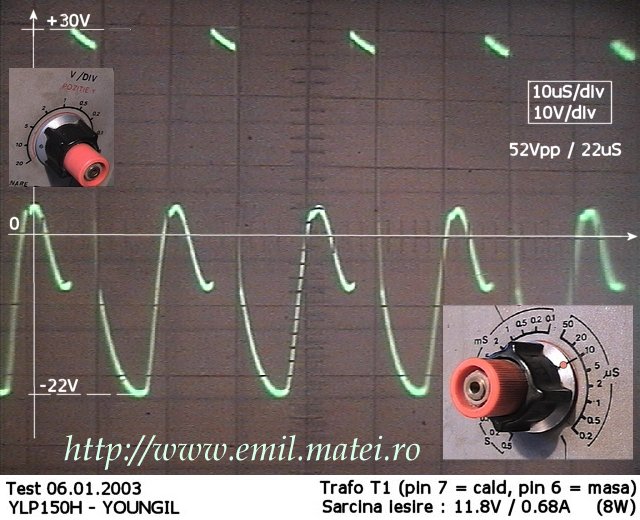

Waveform smps cu controller hibrid YOUNGIL YLP150

Waveform smps cu controller hibrid YOUNGIL YLP150

Waveform smps cu controller hibrid YOUNGIL YLP150

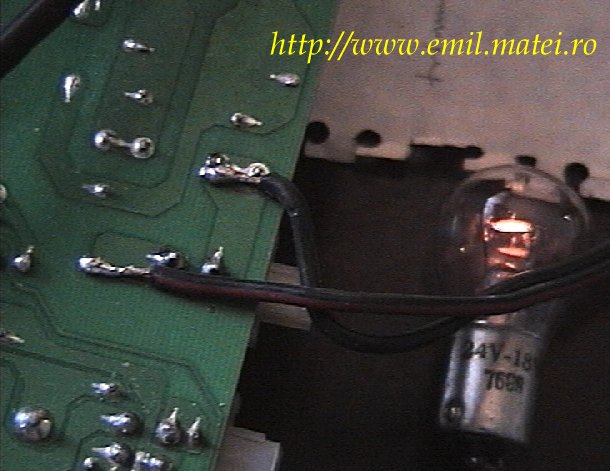

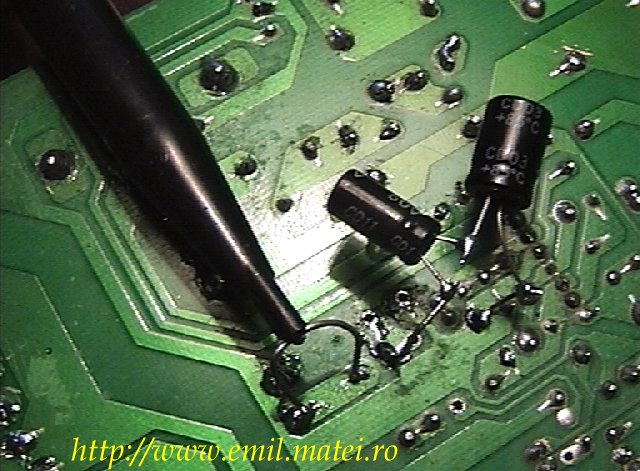

Testare:

Waveform smps cu controller hibrid YOUNGIL YLP150

Waveform smps cu controller hibrid YOUNGIL YLP150

Transformatorul:

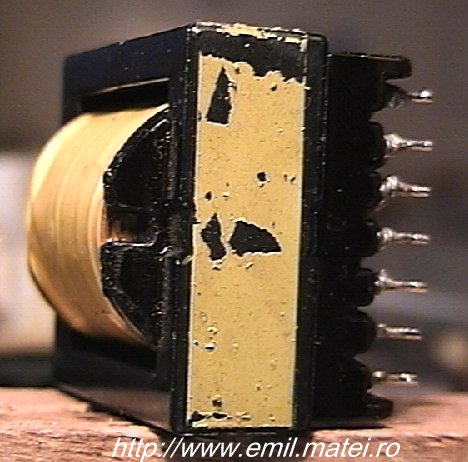

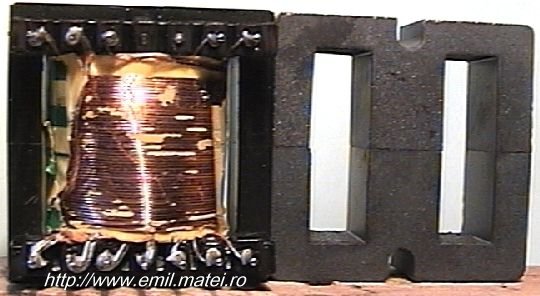

Transformator smps cu controller hibrid YOUNGIL YLP150

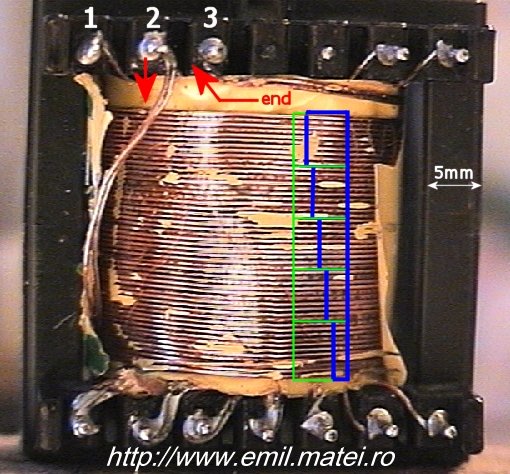

Transformator smps cu controller hibrid YOUNGIL YLP150 - ultimul strat de bobinaj: Transformator smps cu controller hibrid YOUNGIL YLP150

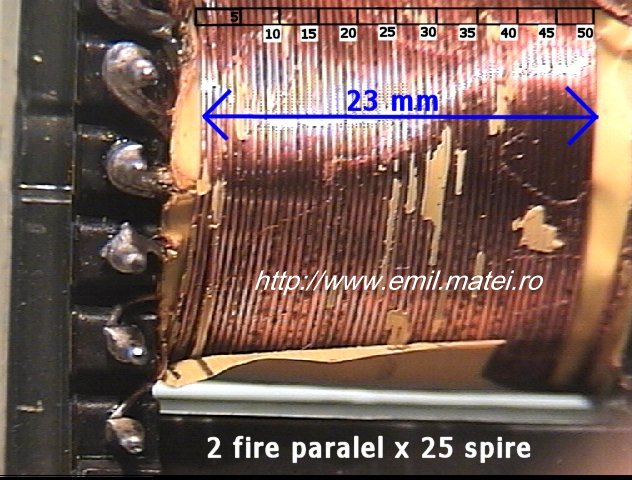

Transformator smps cu controller hibrid YOUNGIL YLP150

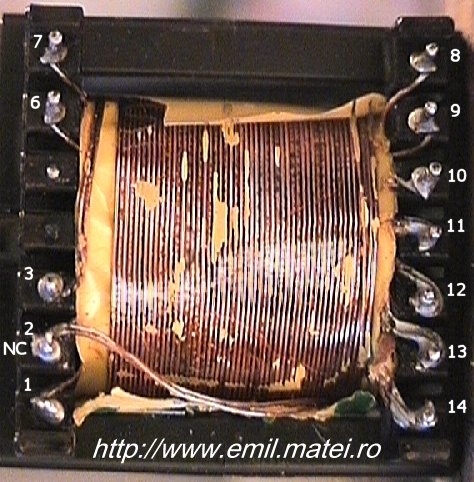

Pinout transformator smps cu controller hibrid YOUNGIL YLP150: Pinout transformator smps cu controller hibrid YOUNGIL YLP150

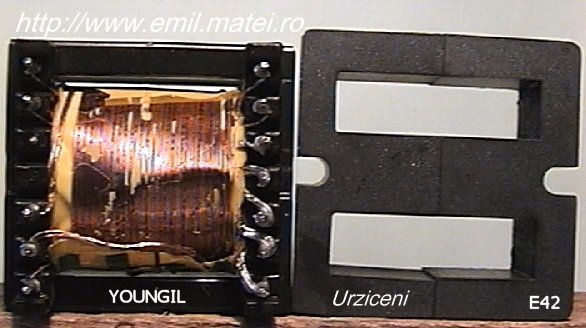

Transformator smps cu controller hibrid YOUNGIL YLP150, alaturi de miezul E42 romanesc (Urziceni): Transformator smps cu controller hibrid YOUNGIL YLP150

Transformator smps cu controller hibrid YOUNGIL YLP150

Step-Down Converter - 3 tensiuni (LEVENTI - Cooking & Baking Systems):

Schema de principiu
click to enlarge

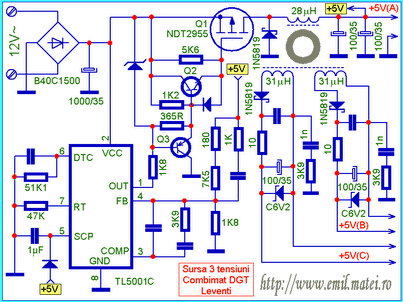

Sursa cu 3 tensiuni - Combimat DGT (LEVENTI - Cooking & Baking Systems)
PCB
Fragment PCB Combimat DGT (LEVENTI - Cooking & Baking Systems)

Sursa cu TOPSwitch din aparat de fototerapie:

Schema de principiu
Sursa cu TOPSwitch din aparat de fototerapie

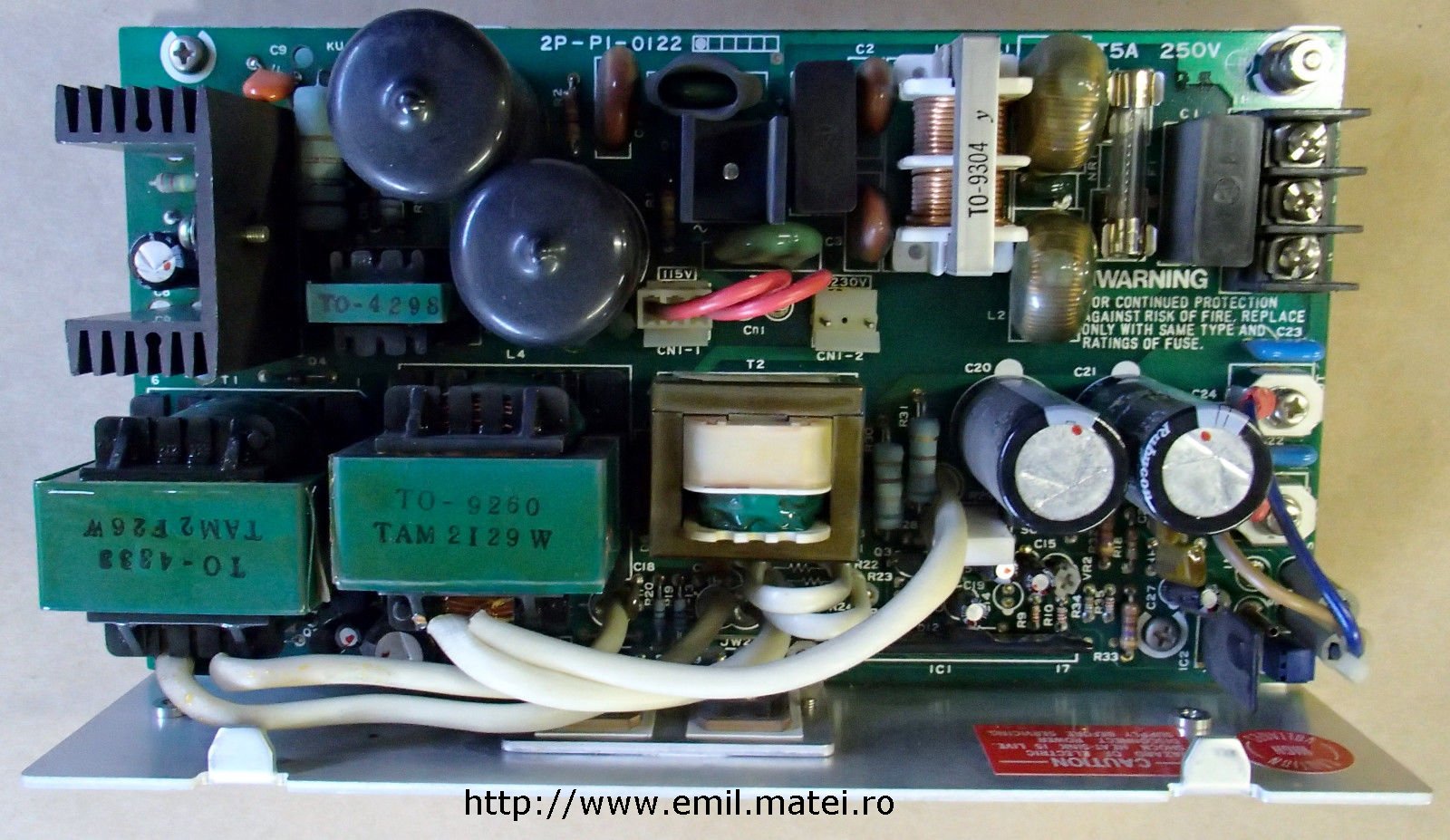

Sursa in comutatie 24V-8A Tamura OVS 24G:

Schema de principiu

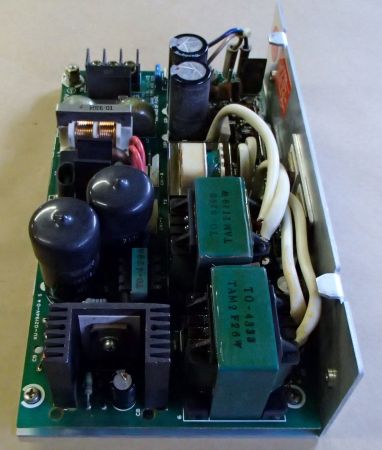

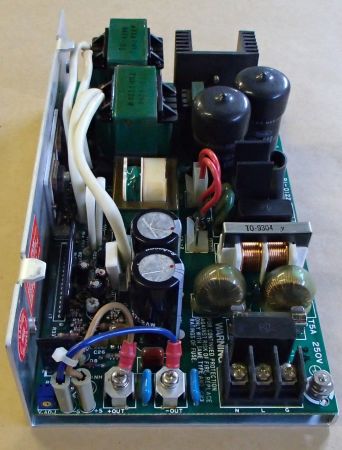

Click pentru marire Sursa in comutatie 24V-8A Tamura OVS 24G

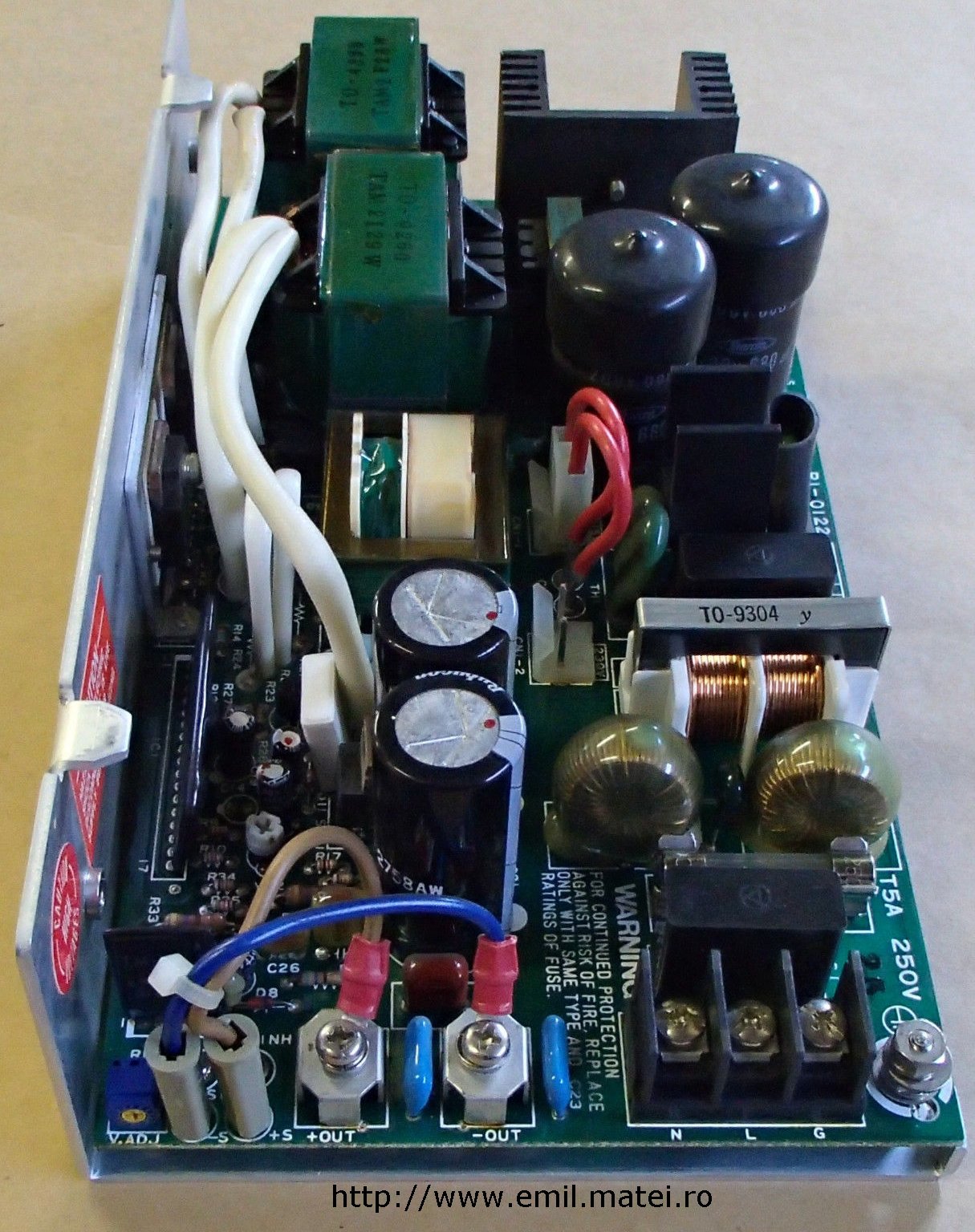

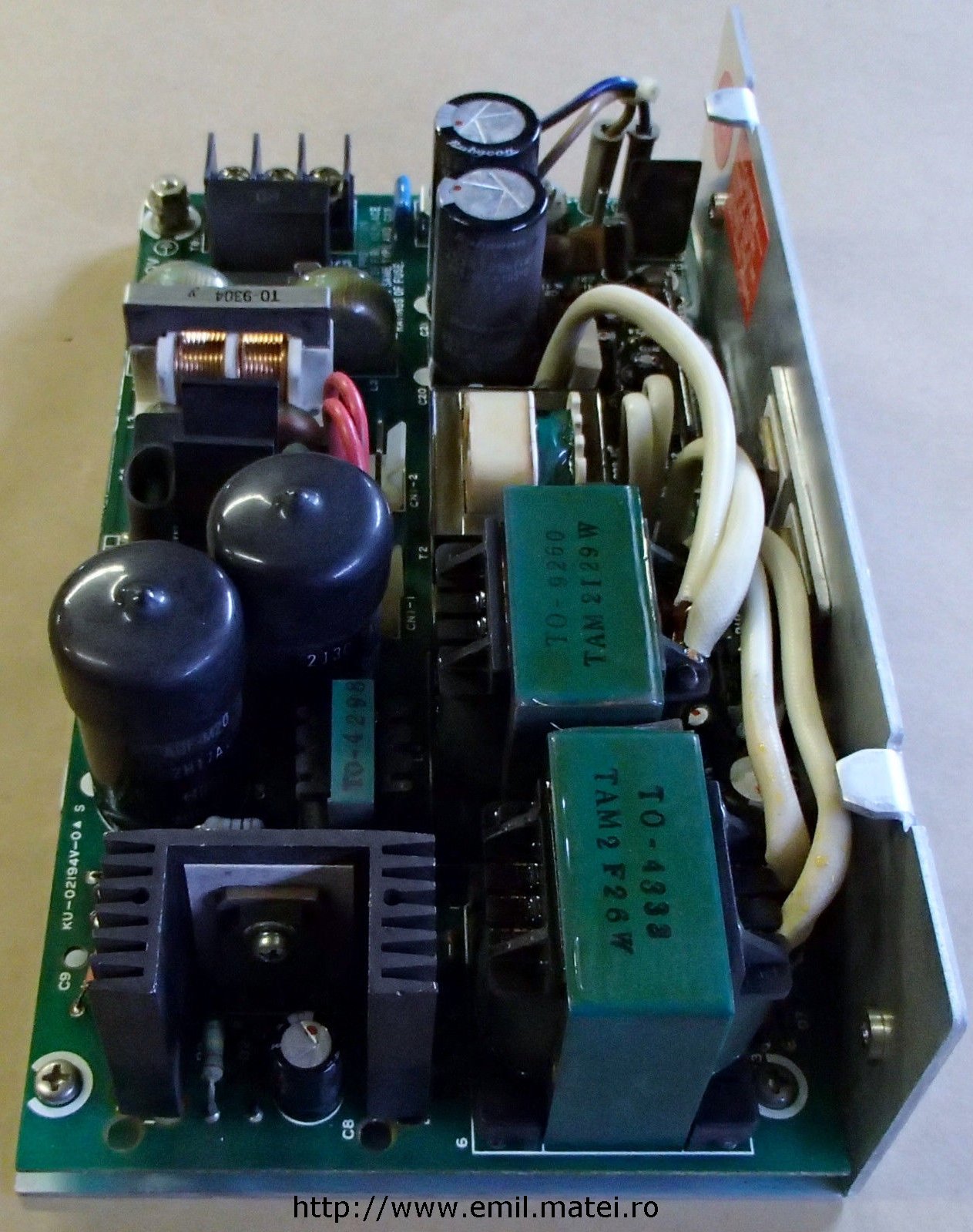

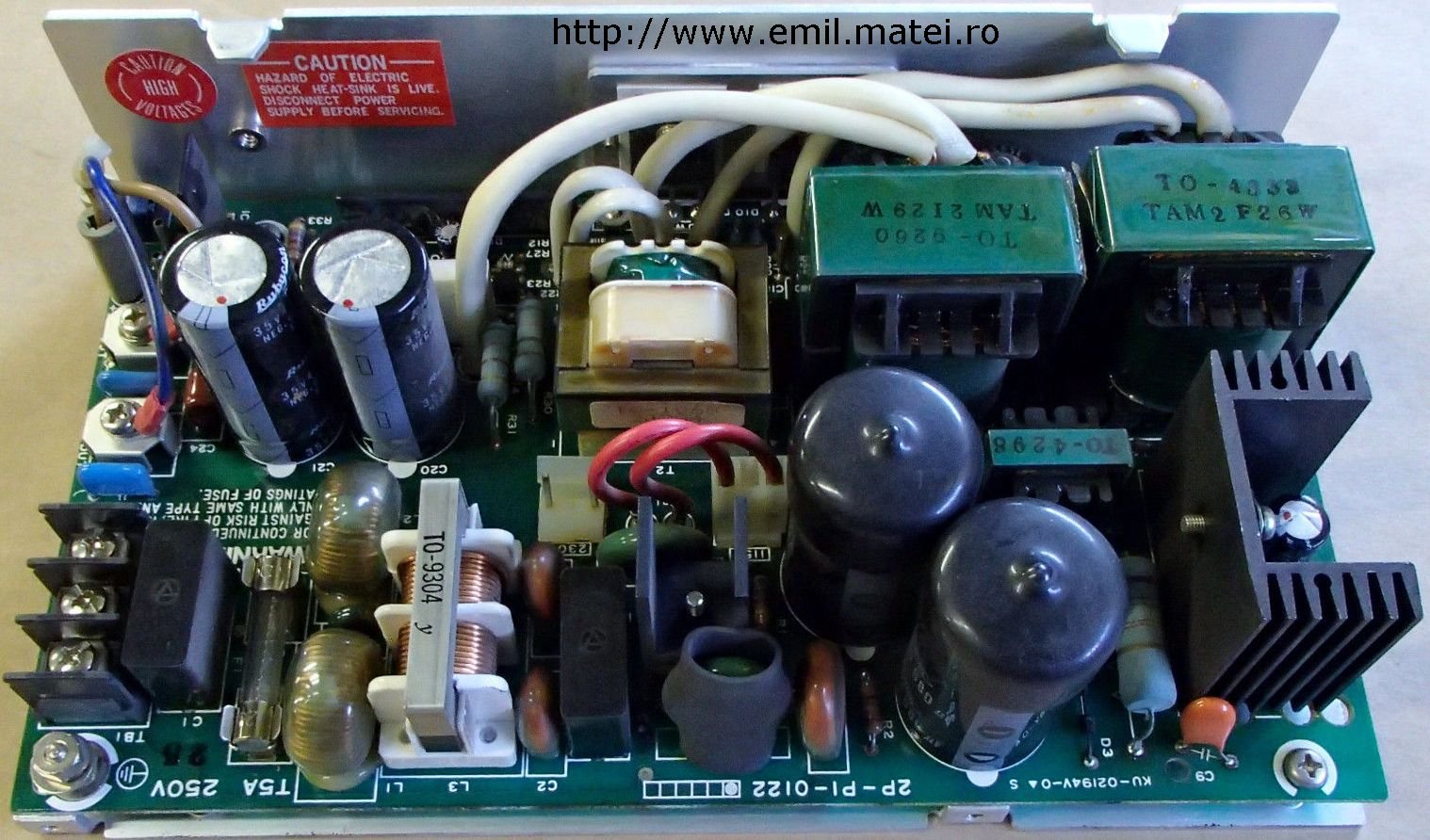

Foto:
