Periuta de dinti electrica
Toothbrush

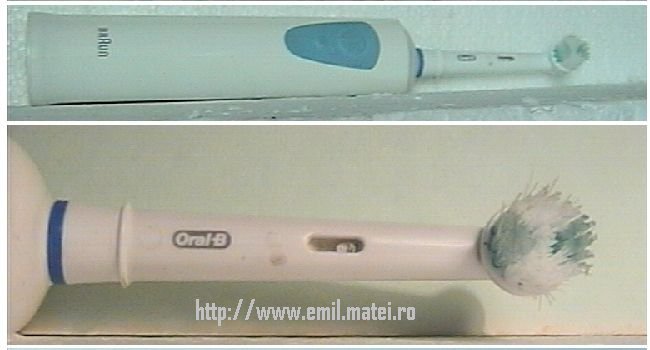

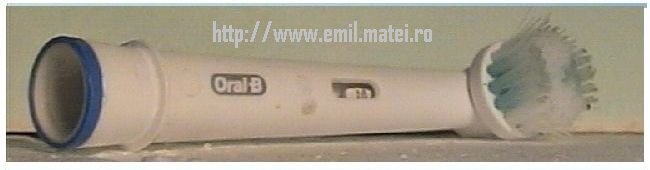

Periuta de dinti electrica Braun
Periuta de dinti electrica Braun
Identificarea numarului modelului (tipului)
Pentru majoritatea produselor Braun şi Oral-B modelul sau numărul modelului este amplasat vizibil pe carcasă. Pentru unele din acestea numele modelului/numărul va fi prezent doar pe ambalaj şi în manualul de instrucţiuni şi nu pe produs efectiv.
Pentru a identifica piesele de schimb corespunzătoare pentru orice produs putem utiliza numărul din patru cifre imprimat pe toate produsele Braun şi Oral-B.
La periutele de dinţi electrice acest numar e imprimat pe partea din spate a manerului.

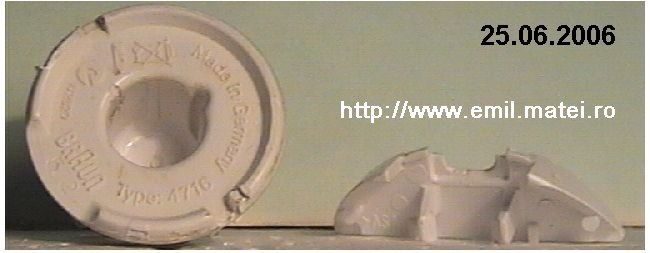

Eticheta produs - Braun, cu numarul modelului
Periuta de dinti electrica Braun - Numarul modelului

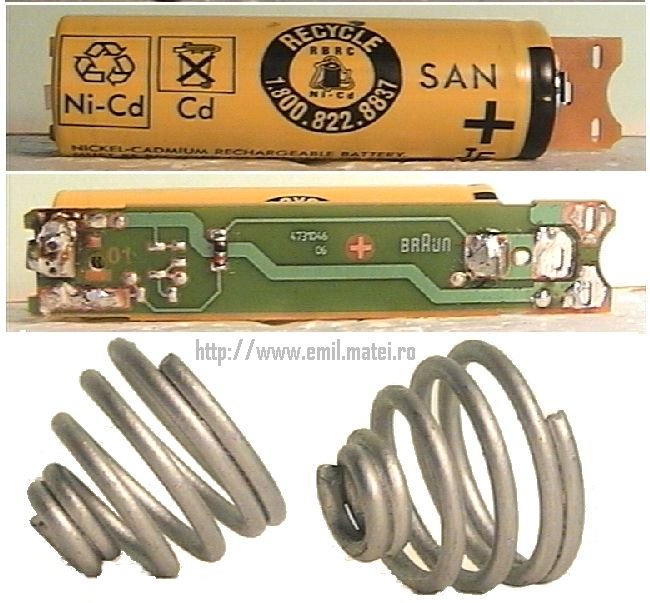

Alimentare periuta de dinti electrica Braun - baterie NiCd.
Demontare:

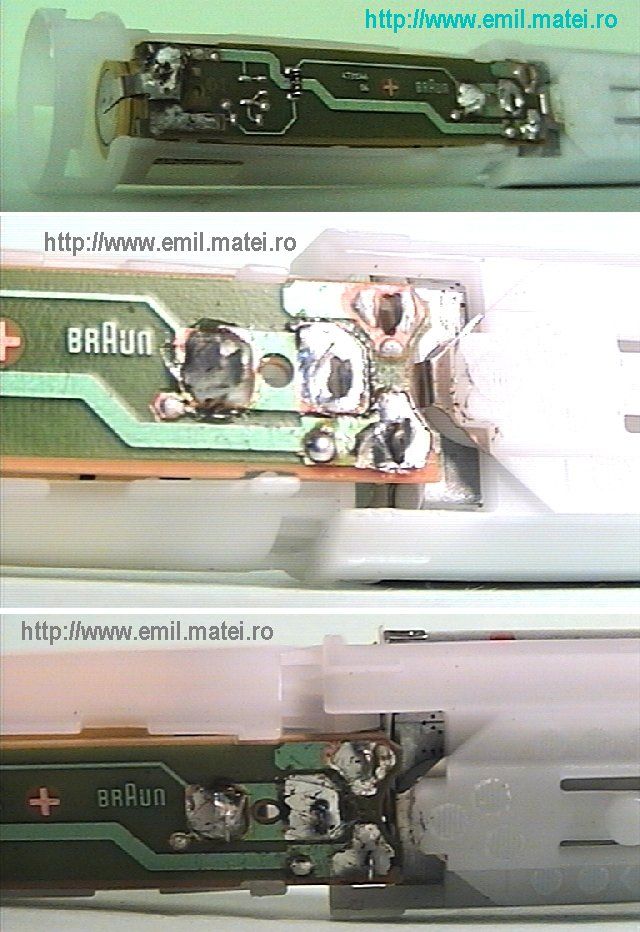

Alimentare periuta de dinti electrica Braun - baterie NiCd

Remontare dupa revizie si incarcare in curent constant timp de 14 ore cu 200mA:
Alimentare periuta de dinti electrica Braun - baterie NiCd
Dupa incarcare, pe acumulator am masurat in gol 1.27V, iar cu mototasul pornit tensiunea scade la 1.17V.

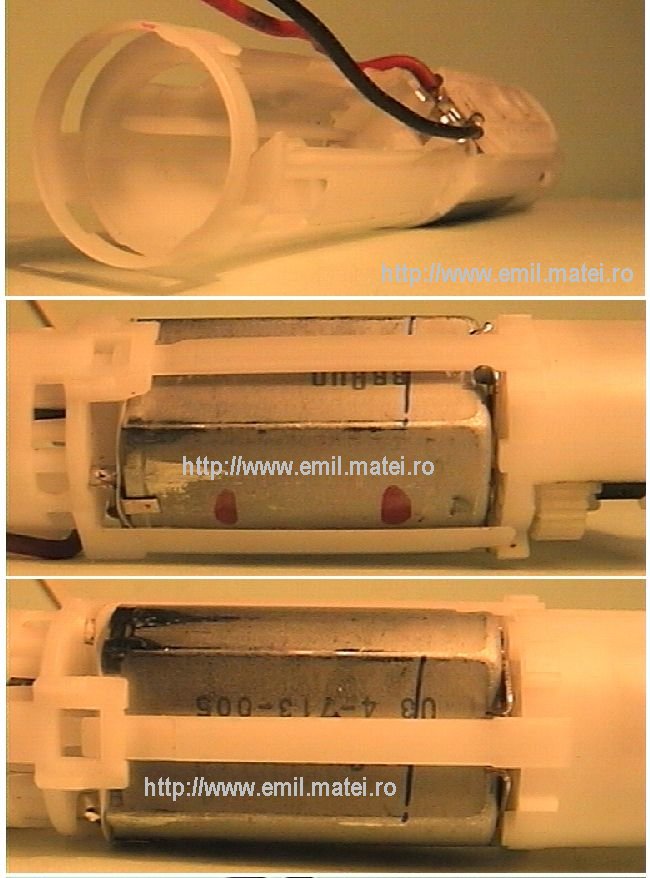

Motorasul de antrenare (1.2VDC).
Ansamblu motoras periuta de dinti electrica Braun

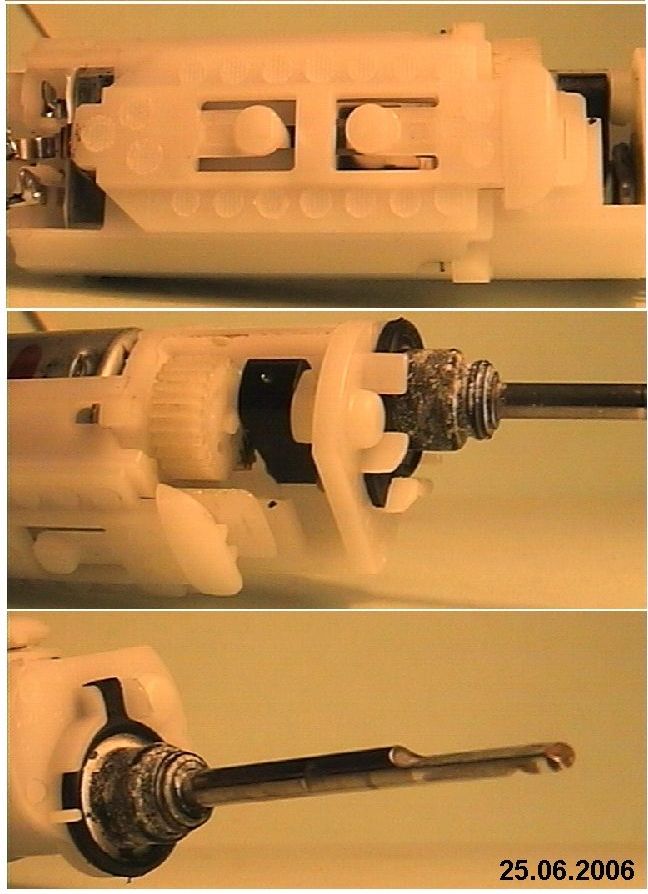

Mecanismul de antrenare
Mecanismul de antrenare periuta de dinti electrica Braun
Cuplajul inductiv al incarcatorului bateriei

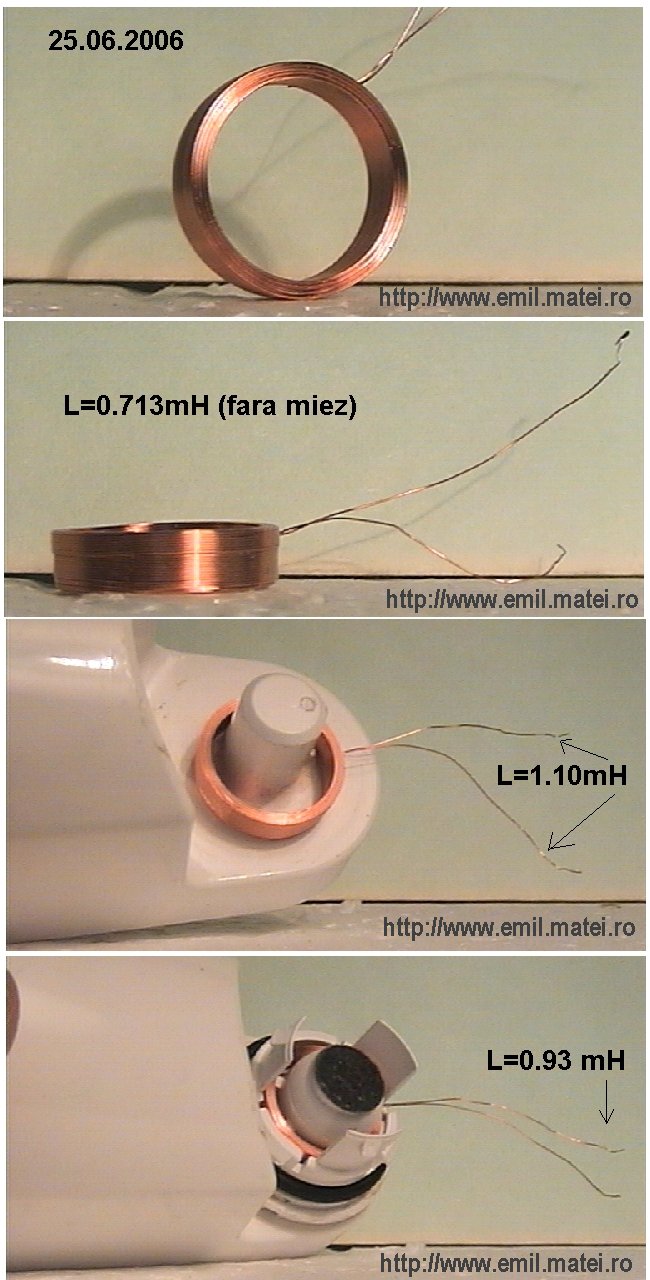

Masuratori pe bobina:
Bobina pt cuplajul inductiv al incarcatorului bateriei - periuta de dinti electrica Braun

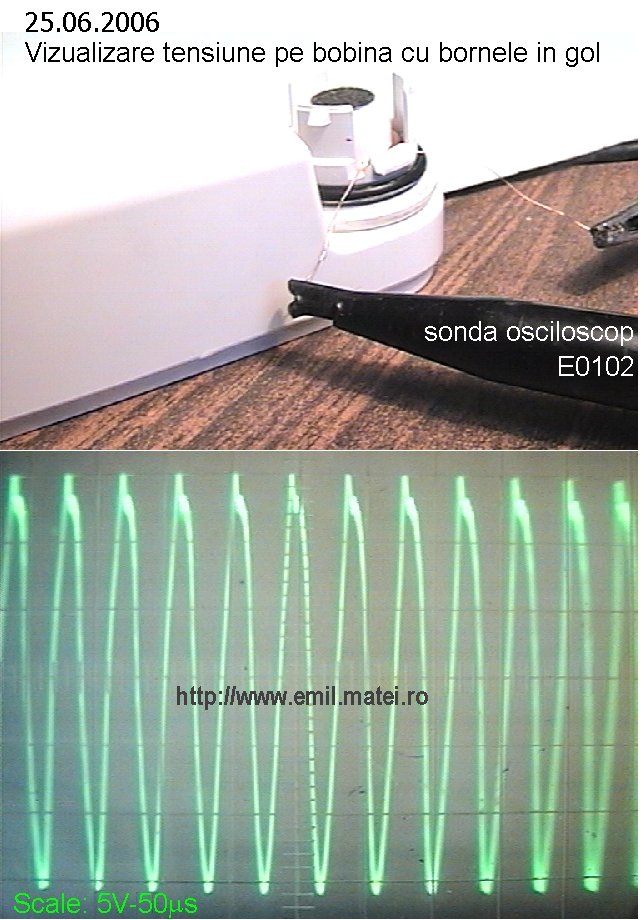

Teste cu vizualizare pe osciloscop, cu bornele bobinei on gol

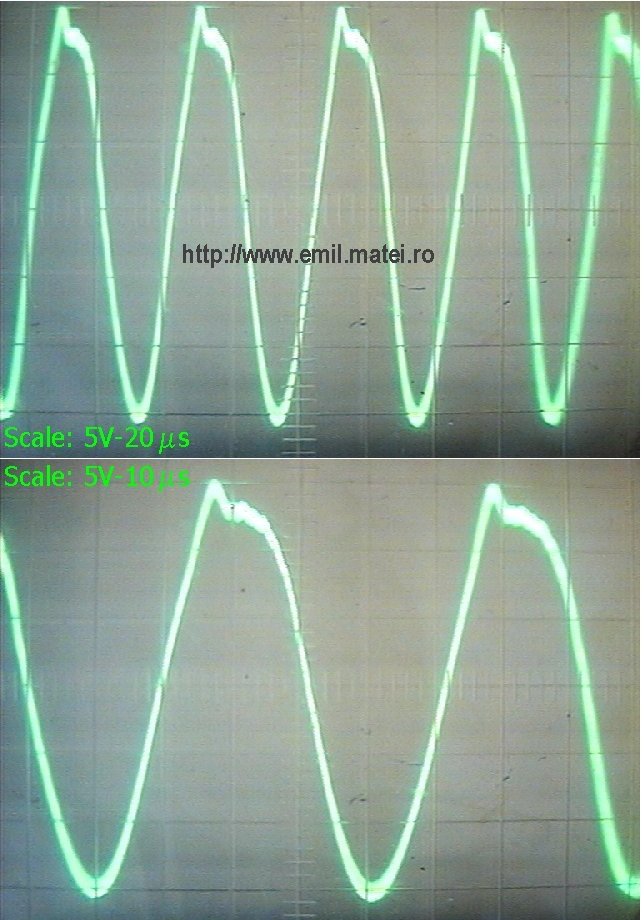

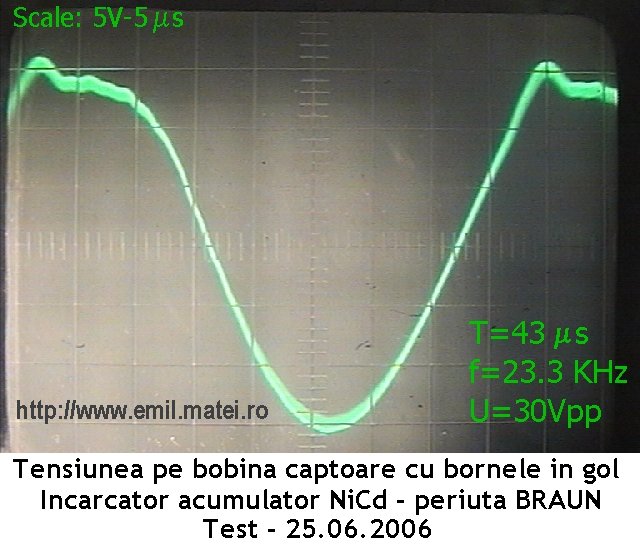

Vizualizarea tensiunii induse pe bobina cu bornele in gol:
Vizualizarea tensiunii induse pe bobina cu bornele in gol
Vizualizarea tensiunii induse pe bobina cu bornele in gol


Vizualizarea tensiunii induse pe bobina cu bornele in gol

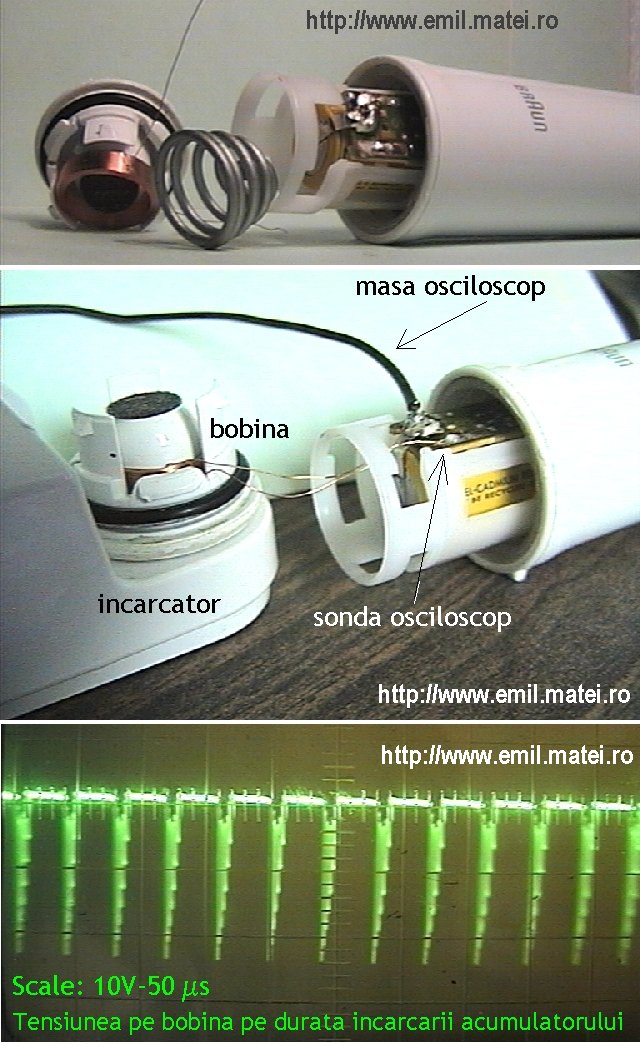

Teste cu vizualizare pe osciloscop, la incarcarea acumulatorului

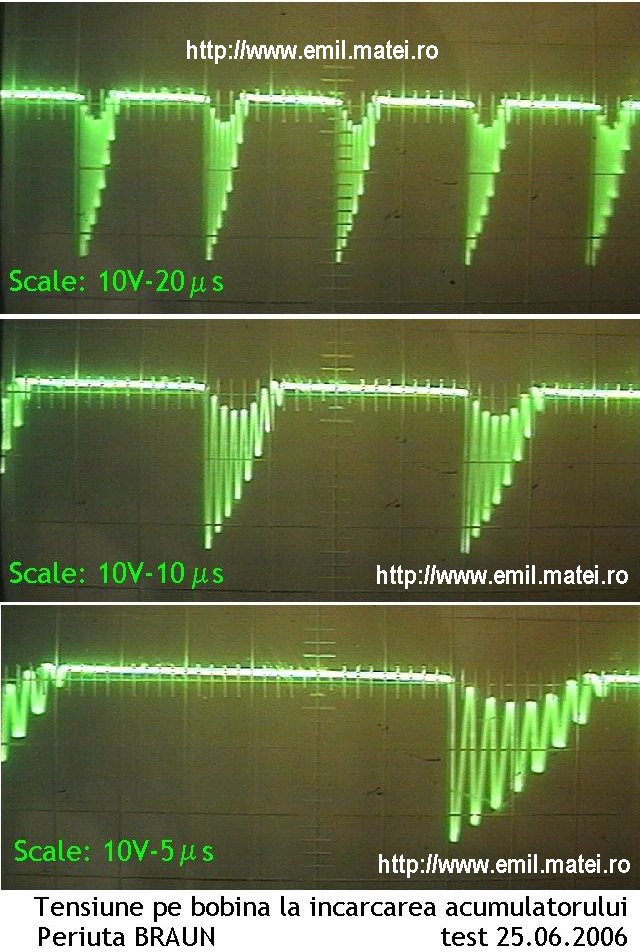

Vizualizarea tensiunii induse pe bobina la incarcarea acumuatorului:
Vizualizarea tensiunii induse pe bobina la incarcarea acumuatorului
Vizualizarea tensiunii induse pe bobina la incarcarea acumuatorului


Asamblare finala

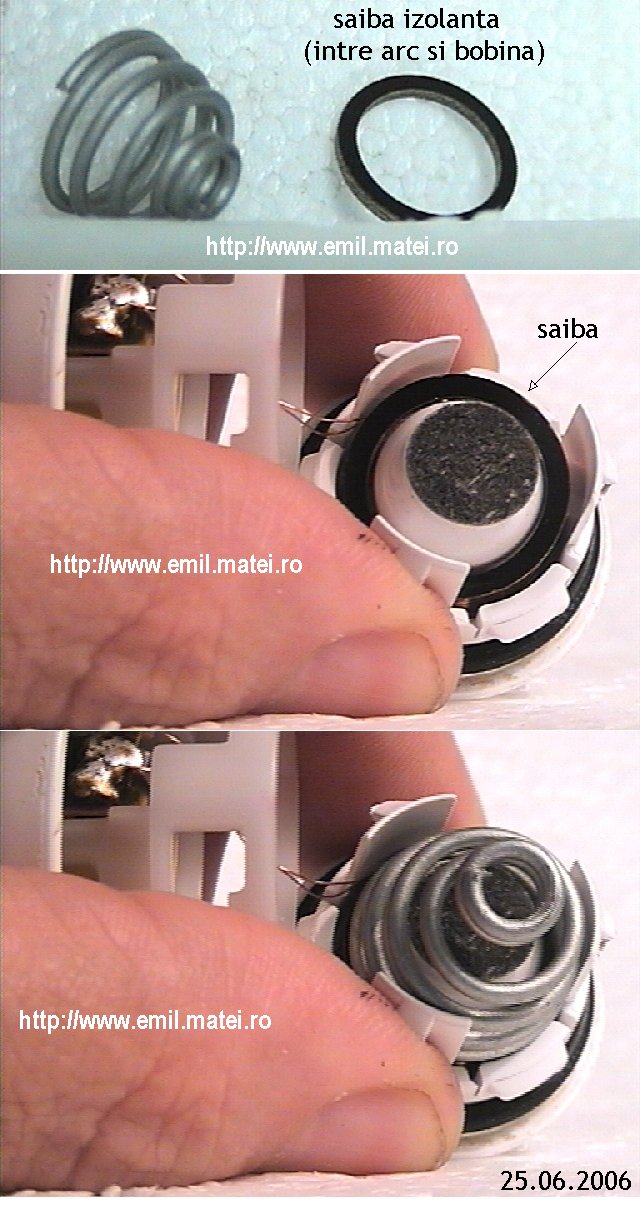

Detaliu asamblare

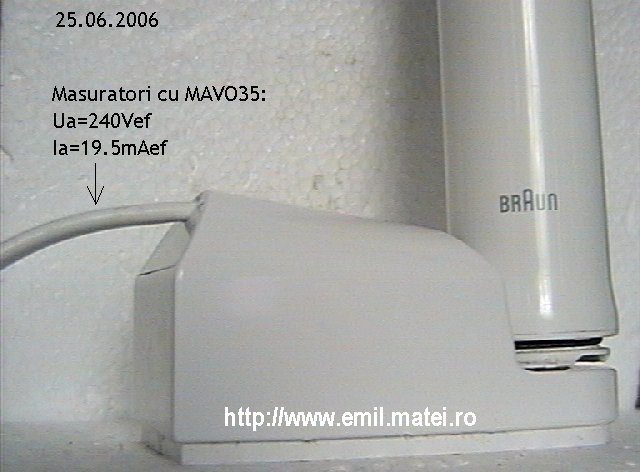

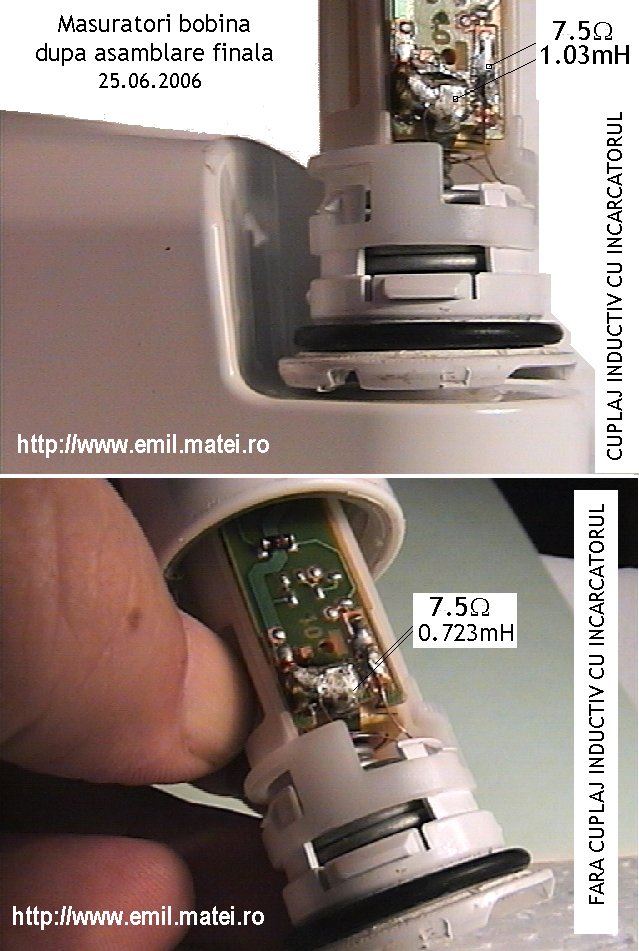

Masuratori bobina dupa asamblare
Masuratoare dupa asamblare

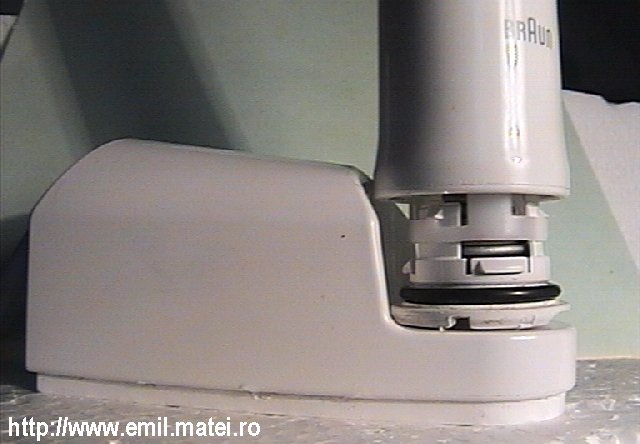

detaliu
