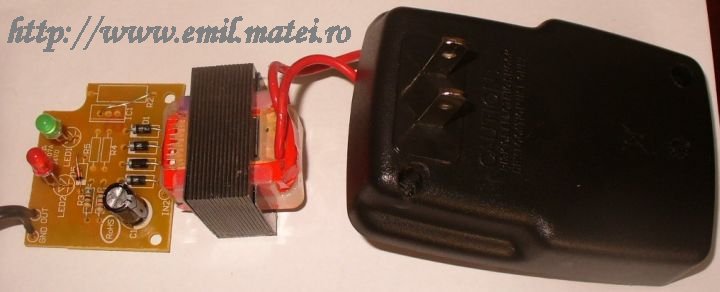

Incarcator pentru acumulator cu gel, pentru lanterna (12V-300mA)
Sealed lead acid battery charger (12V-300mA)

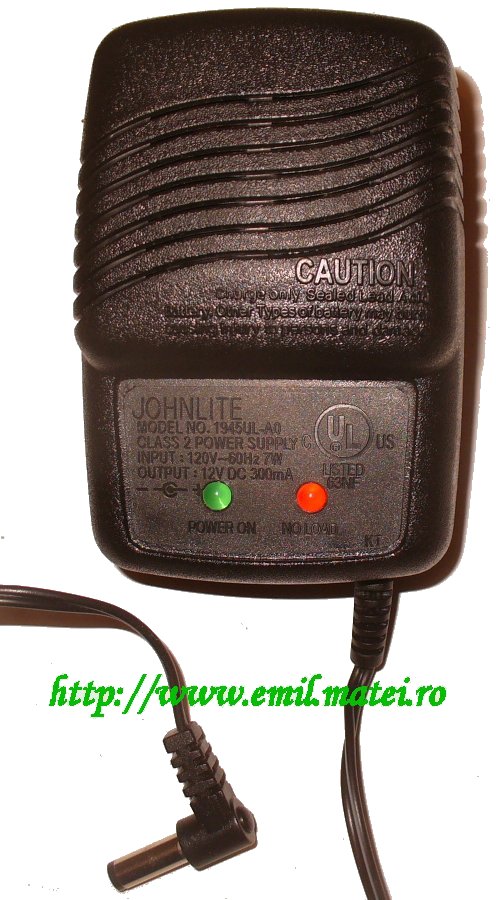

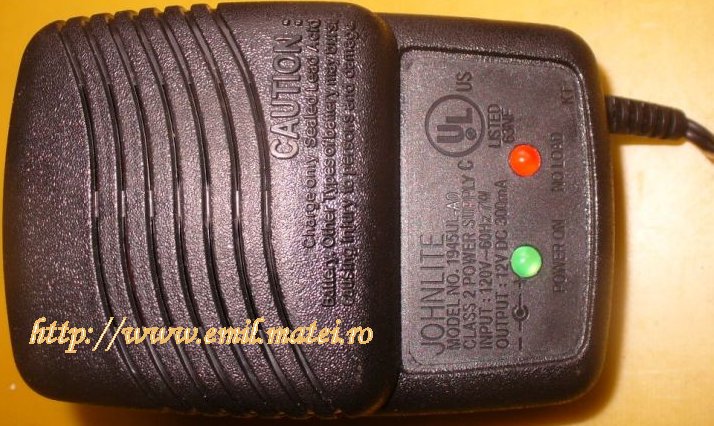

Caracteristici tehnice:
  • Intrare: 120V-60Hz-7W
  • Iesire: 12VDC-300mA
  • Semnalezizare prezenta tensiune la iesire (LED verde)
  • Semnalizare absenta sarcina (LED rosu)
Transformatorul de retea:

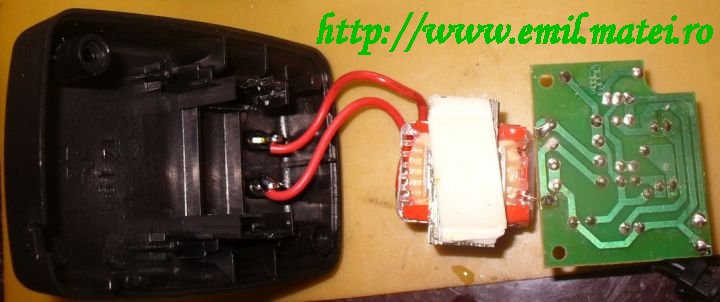

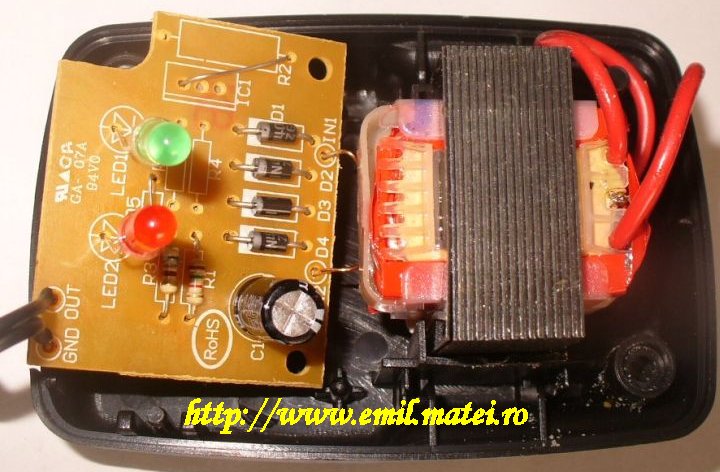

Placa de circuit imprimat:


Schema electrica:


Teste la 50Hz:
Incarcatorul este contruit pentru a fi folosit la retele de alimentare cu 120V, 60Hz. In vederea folosirii la retele cu frecventa mai mica, cum este cea de 50Hz, trebuie micsorata si tensiunea de alimentare.
Folosind un autotransformator reglabil care se alimenteaza cu tensiunea nominala de 230V si frecventa de 50Hz, standardizate in Romania, se pot verifica valorile rezultate la iesire, compatibile cu cele rezultate prin alimentarea la retele avand parametrii corespunzatori valorilor avute in vedere la proiectare.

Concret, pentru valorile tensiunii de alimentare de 110Vef si 100Vef, la frecventa de 50Hz, comportarea in sarcina este urmatoarea:
  • La alimentare cu 110Vef-50Hz, tensiunea de iesire pe jack, este Uout=16.3VDC in gol; Uout=10.9VDC pe rezistenta de sarcina de 43 Ohm/10W.
  • La alimentare cu 110Vef-50Hz, tensiunea de iesire pe jack, este Uout=14.7VDC in gol; Uout=9.7VDC pe rezistenta de sarcina de 43 Ohm/10W.
Rezistenta de sarcina utilizata, avand valoare nominala de 43 Ohm/10W, are practic 41.5 Ohm, masurata la rece.

Teste la tensiunea nominala (120Vef), cu frecventa scazuta (50Hz, in loc de 60Hz):
Urmatorul desen, ilustreaza comportarea dispozitivului avand iesirea in gol, precum si in situatia cand debiteaza pe rezistenta de sarcina utilizata in testul anterior.
