Stabilizator de curent cu circuitul BM 323 (LM323)
BM323 (LM323) application

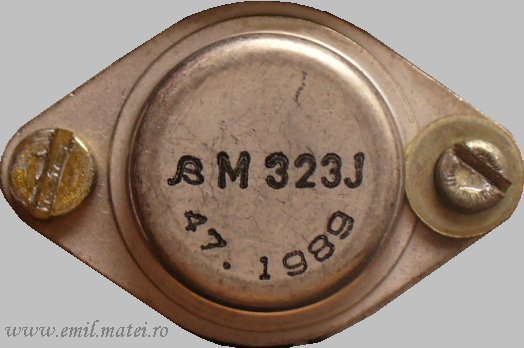

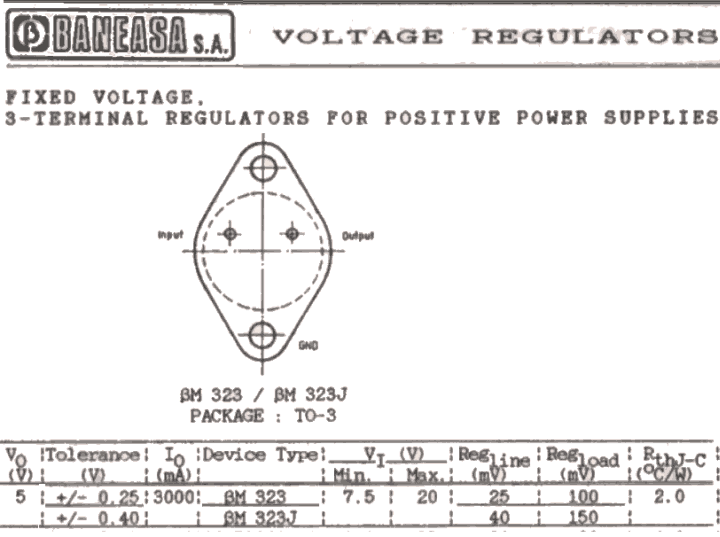

Circuitul integrat BM323 care s-a fabricat in Romania la IPRS Baneasa, in capsula TO-3, este echivalent cu LM323.
Este stabilizator de tensiune pozitiva fixa de +5V.
Tensiunea maxima suportata la intrare este de 20V, iar curentul maxim de iesire este de 3A.
Puterea disipata (limitata intern) este de max. 20W.
Pentru cele doua variante de circuit, tensiunile de iesire sunt:
  • Circuitele marcate BM323 livreaza la iesire 4.75V ... 5.25V
  • Circuitele marcate BM323J livreaza la iesire 4.60V ... 5.40V

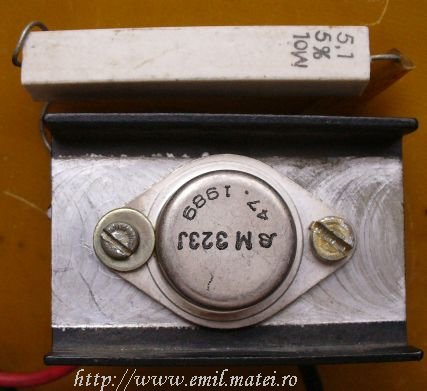

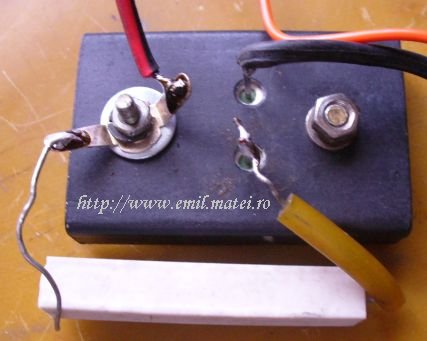

Mai jos se poate vedea o schema practica de generator de curent constant.
Curentul de iesire este determinat de rezistenta R1, dupa relatia:
Io=5V/R+Ib,
unde Ib=3.5mA.

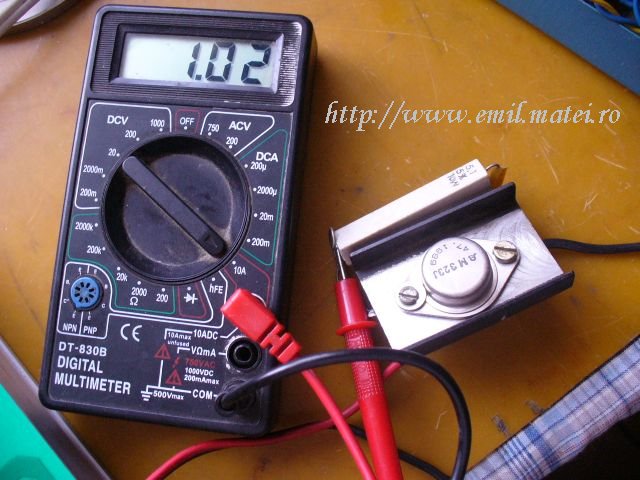

Astfel, pentru un curent de 1 Amper, rezistenta R1 trebuie sa fie de 5 Ohm. Se alege un model cu puterea disipata nominala mai mare sau egala cu 10W, pentru a nu se incalzi exagerat, ea disipand practic 5W.

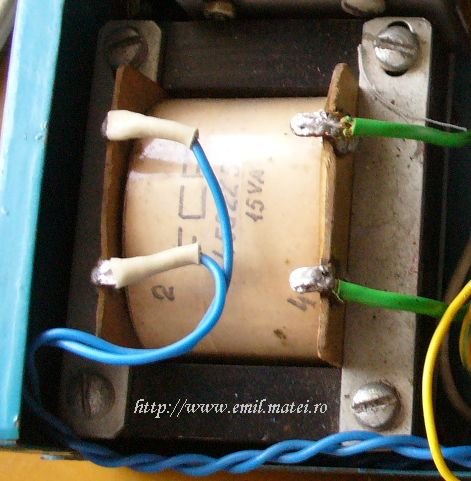

Avand un numar redus de componente, generatorul de curent constant prezentat (stabilizator de curent) poate fi construit rapid, atunci cand ne este necesar. Un exemplu de utilizare este masurarea unor rezistente de valori foarte mici.

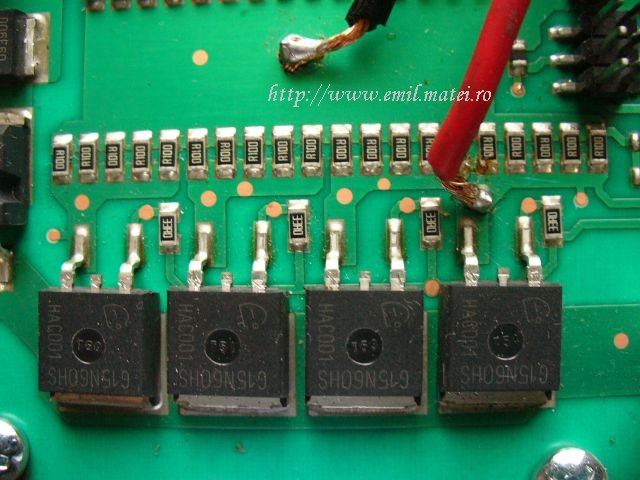

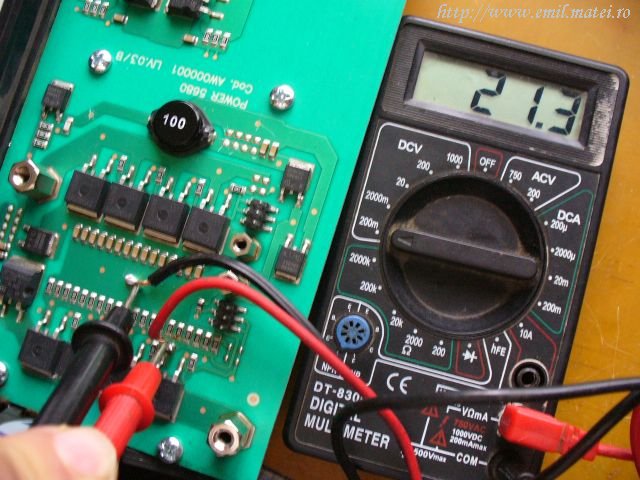

In imaginea de mai jos se vede cum se pot masura un grup de 5 rezistente de cate o zecime de ohm montate in paralel, deci o rezistenta echivalenta de 20 miliohmi. Injectand prin acestea un curent de 1 amper, caderea de tensiune va fi de 20 milivolti. Aceasta se masoara cu un voltmetru, avand grija ca firele aparatului de masura sa fie puse nemijlocit pe bornele rezistentelor masurate pentru a evita influenta caderilor de tensiune pe firele strabatute de curentul de sarcina, care este semnificativa, conducand la erori de masura considerabile. In acest exemplu se masoara grupul de rezistente folosite ca traductor de curent intr-un invertor de sudare ("Awelco Mikro 164")
